И. Спољ за компресор (користи се за пренос опреме)
Користи се за повезивање мотора компресора са главном јединицом (као што су вијчани ротори, клипови компоненти итд.), За пренос обртног момента и надокнадити грешке у инсталацији. Главне карактеристике су следеће:
1. Уобичајене врсте и структуре
Еластичне спојнице: Највише се користи, преносе снагу кроз гумене или полиуретанске еластомере, способне да апсорбују вибрације, пуферирајуће утицаје и компензовање аксијалних, радијалних и угаоних одступања (као што су облик цветања и еластичних спојница у облику канџе обично се користи у машинама за вијке ГА).
Круте спојнице: Погодно за сценарије високо прецизности, без повезивања, али са високом ефикасношћу преноса, омогућавајући само малу одступања (мање се користи у конвенционалним компресорима, чешће се користе у посебним условима).
Дијафрагме спојнице: Користећи металне дијафрагме као еластични елемент, отпорне на високе температуре и контаминацију уља, погодне за велике компресоре са високом ротационом брзином и високим обртним моментом, са снажним капацитетом за компензацију и мање одржавања.
2 Основне функције
Прецизно пренесите моторну снагу на главну јединицу компресора, осигуравајући минималан губитак енергије.
Апсорбују вибрације и утицаје током рада опреме, заштите прецизних компоненти као што су мотори и лежајеви.
Надокнађују грешке са коаксијалом током инсталације (аксијално, радијалне и угаоне), избегавајући додатни стрес.
3. Грешке и одржавање
Уобичајена питања: Старење / ломљење еластомера (што резултира ненормалним буком, повећаним вибрацијама), лабав вијци (изазивајући ексцентричну операцију), пукотине уморних пукотина у дијафрагме (већа је вероватноћа да ће се догодити под великим оптерећењем).
Тачке одржавања:
Редовна инспекција (сваких 1000-2000 сати): Проверите да ли су еластомери истрошени, ако су вијци затегнути, а ако спој има радијално кретање.
Циклус замене: еластомери обично замењују сваке 2-3 године или по приручнику, док металне компоненте са пукотинама треба одмах заменити.
Услови за инсталацију: Након замене, коаксијалност се мора поновити (обично радијално одступање ≤ 0,1 мм, угаони одступање ≤ 0,1 ° / м), у супротном, склони су рано хабање лежајева.

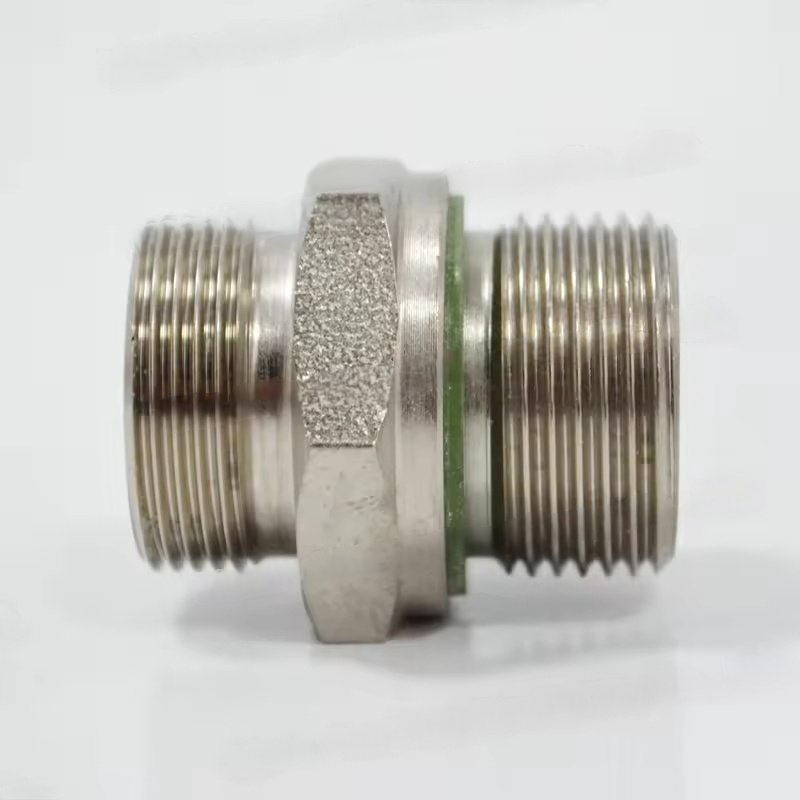

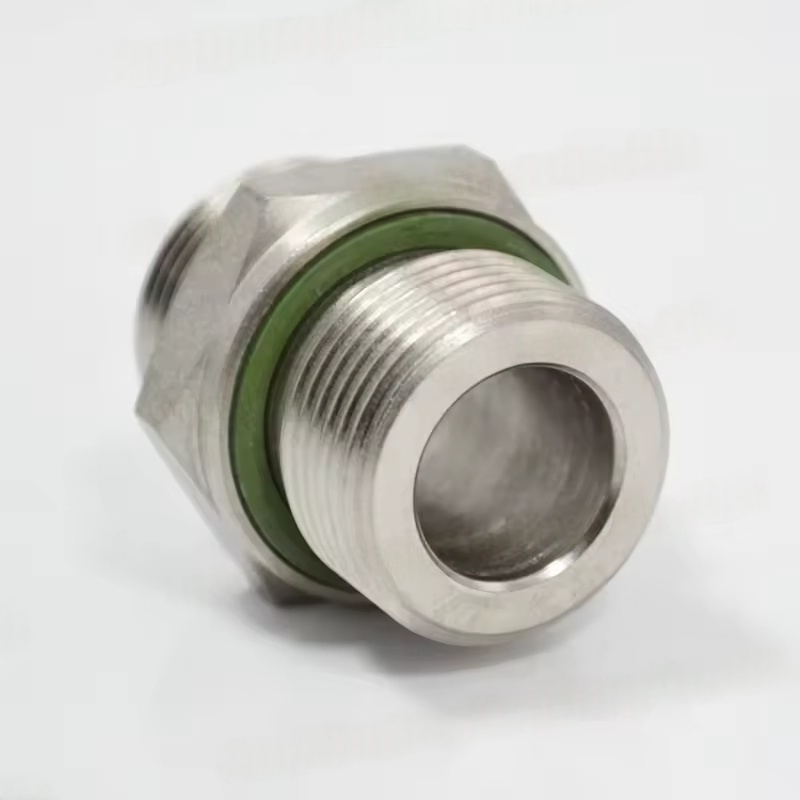

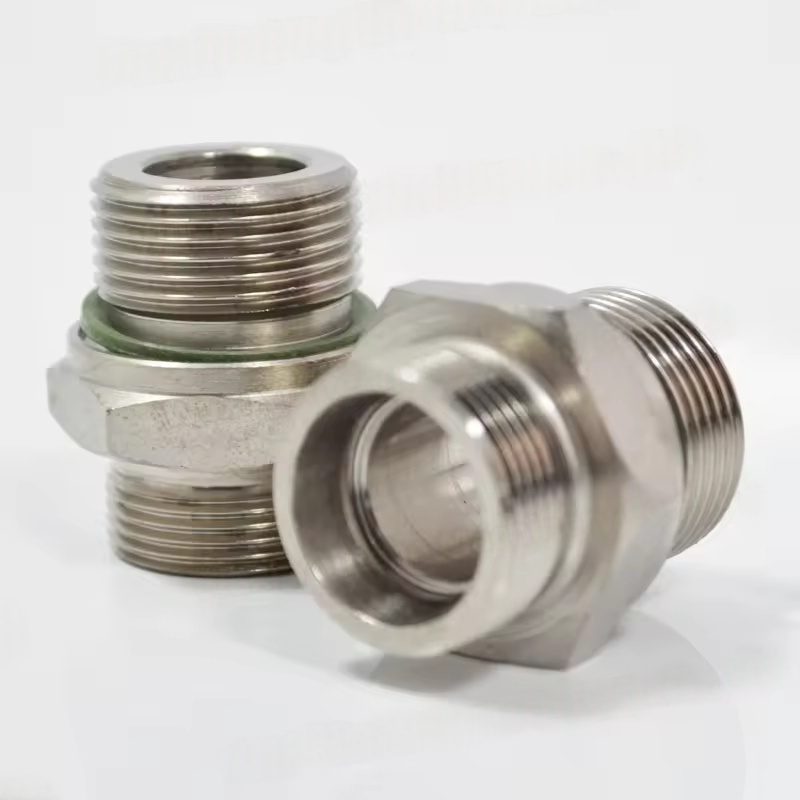

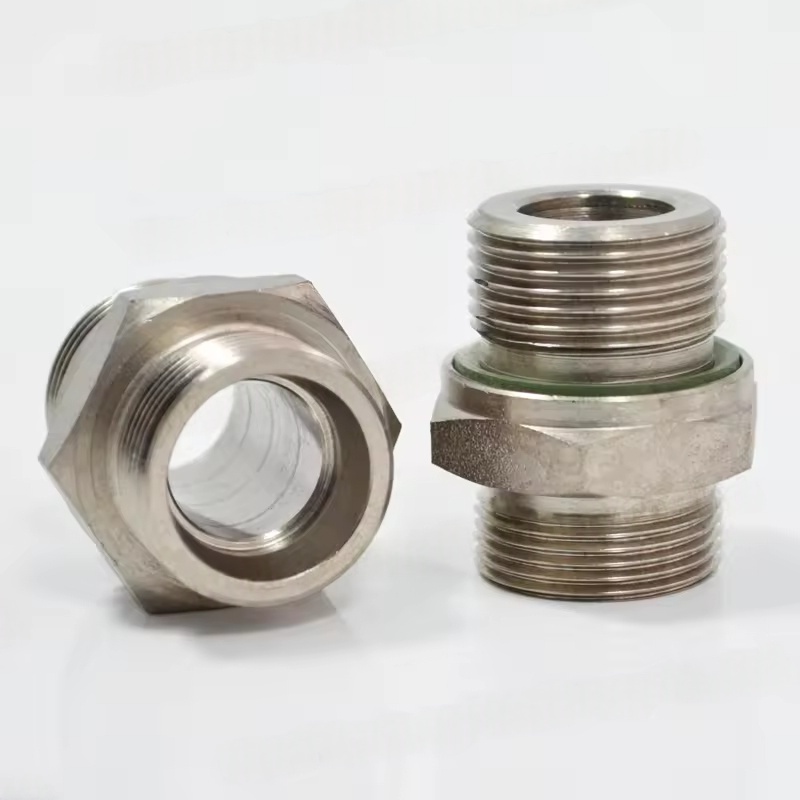

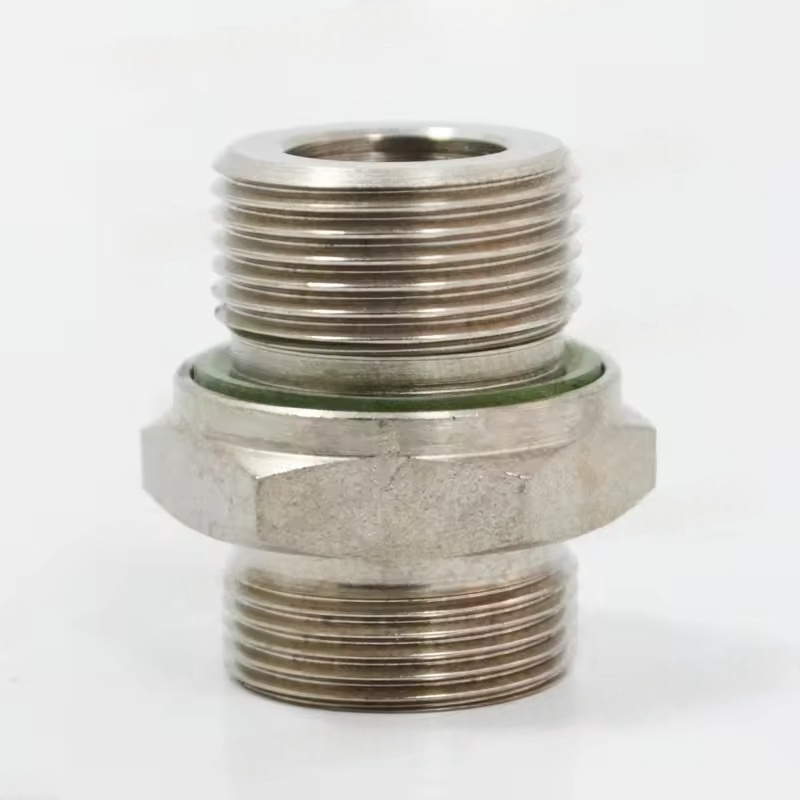

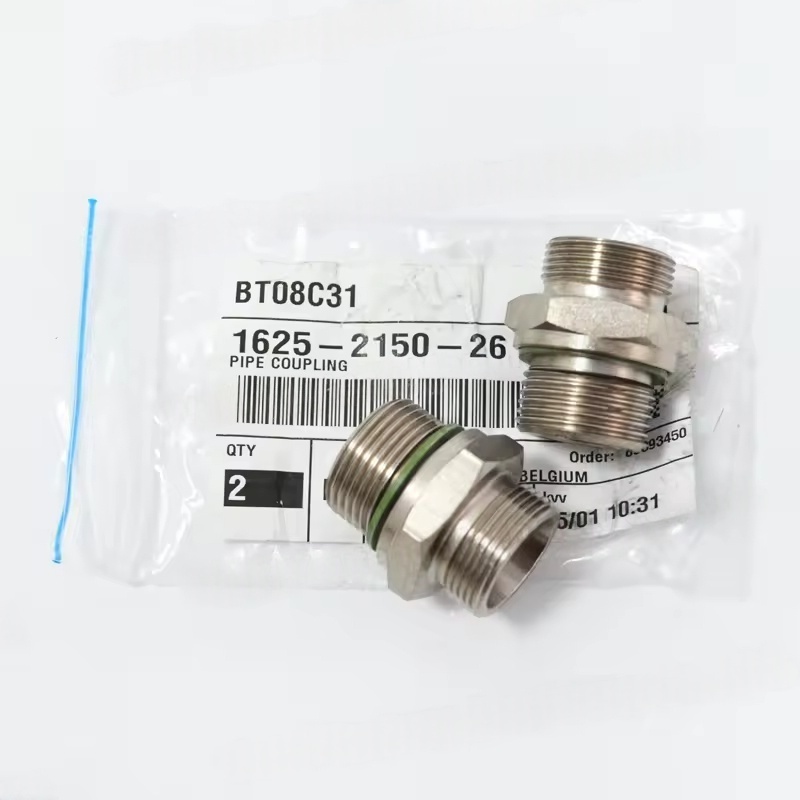

ИИ. Спајање цеви (користи се за системску везу)
Користи се за повезивање цеви попут компресора и цевовода хлађења, углавном на печат, надокнађују расељавање цевовода и смањење преноса вибрације.
1. Уобичајени типови и применљиви сценарији
Флексибилне спојнице цеви:
Зглобови гумене експанзије: Погодно за гас или водонепродељене гасоводе, који су способни да надокнађују расељавање узроковано термичком експанзијом и контракцијама цевовода, истовремено упијајући вибрације и спречавање концентрације стреса проузроковане чврстом прикључком.
Металне спојеве мелова: Погодно за гасове високе температуре и високог притиска (као што су главни цевоводи за компримовани ваздух), са одличном температуром и отпорношћу на притисак, великим капацитетом за компензацију и добре перформансе за бртвљење.
Крути цеви конектори: као што су прирубничке везе (са заптивачима заптивача), погодним за фиксне одељке на цевоводима, који захтевају строгу коаксијалност, без могућности надокнаде.
2 Основне функције
Осигурати непропусност / водонепропусност цевоводне везе, спречавање цурења компримованог ваздуха и хлађења воде.
Надокнадити расељавање узроковано променама температуре (као што су флуктуације у температури компресора) или вибрације опреме.
Блокирајте пренос вибрације опреме у систем цевовода, избегавајући резонанцу цевовода или прелом умора.
3. Бодови одржавања
Редовна инспекција заптивних површина за цурење (као што су тестирање воде за воду), старење и пуцање гумених делова и корозије или деформација металних мехова.
Избегавајте прекомерно истезање или компресију: капацитет компензације флексибилних спојница је ограничен, прекорачење распона ће довести до превременог оштећења.
Усклађивање са медијумом: Издувни цевоводи морају да користе материјале отпорне на нафте и високе температуре, а водоводи морају да размотре да би се размотрило спречавање рђе и корозије.
