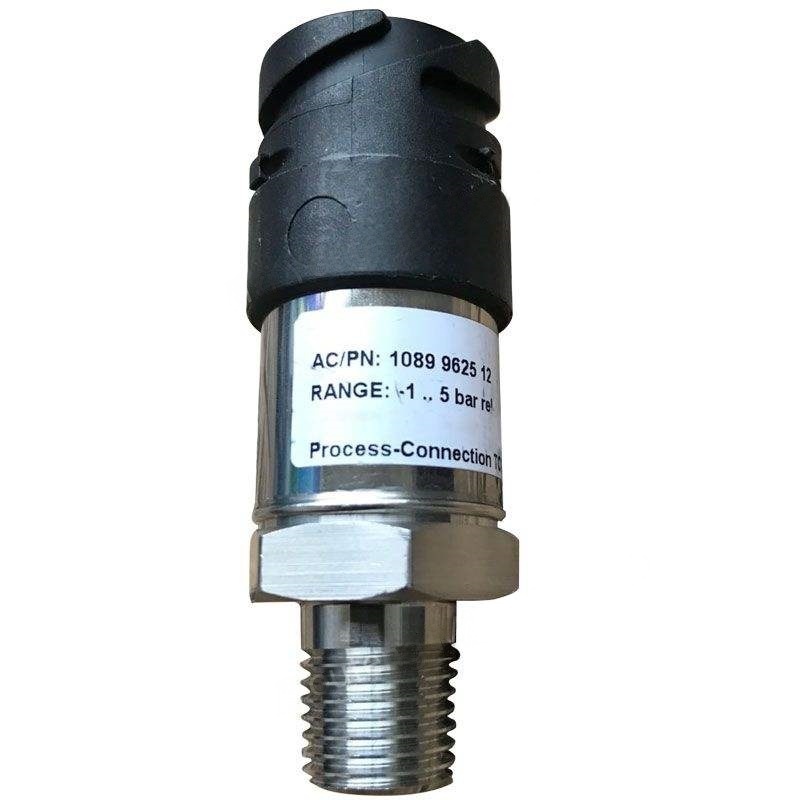

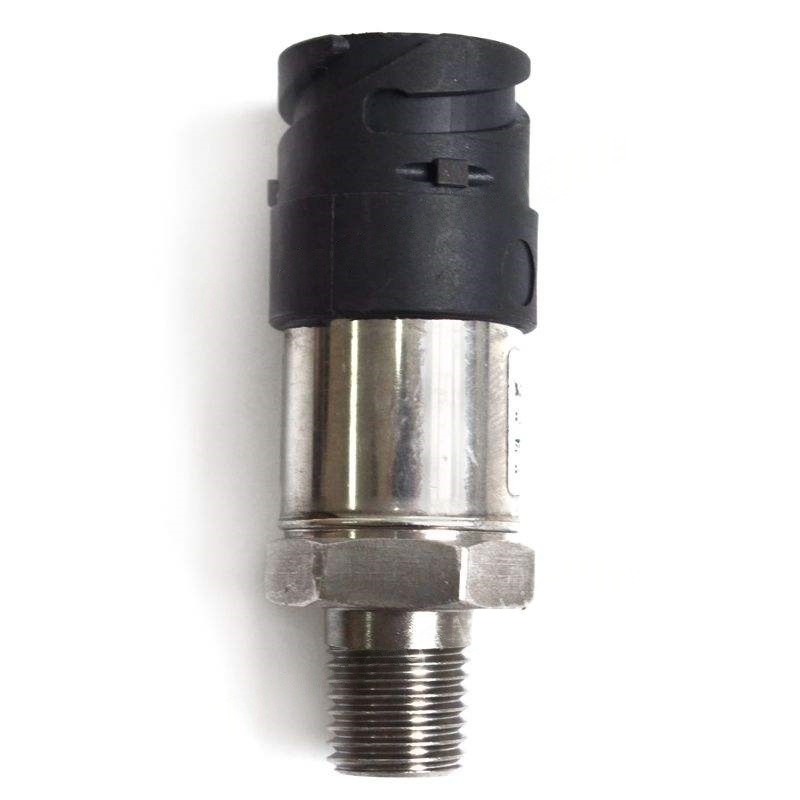

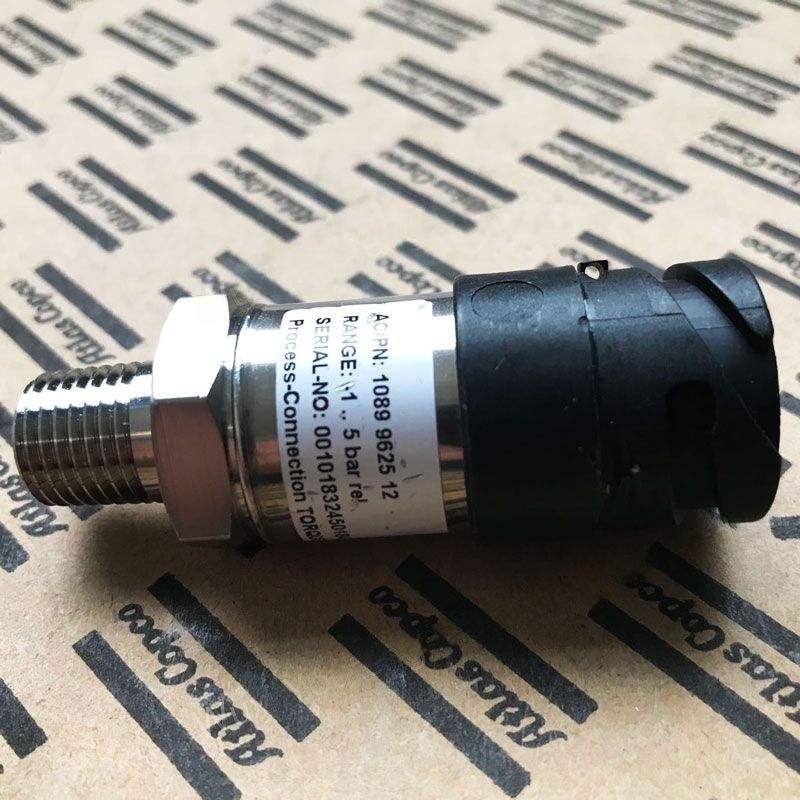

1089962512 АТЛАС ЦОПЦО СЕНСОР ДИЈЕЛОВИ

И. Принцип рада

Рад сензора притиска заснива се на конверзији физичких ефеката. Постоје три уобичајене врсте:

Пиезоресистиве Еффецт: Вредност отпора полуводичких материјала (као што је силицијум) се мења када се подвргне притиску. Промјена отпора се претвара у напон сигнал преко моста Вхеатстоне.

Пиезоелектрични ефекат: одређени кристали (попут кварца) генеришу трошкове када су подвргнуте сили. Количина набоја се мери да индиректно добије вредност притиска.

Капацитивни ефекат: Промјене притиска узрокују да се размак између кондензаторских плоча промијени, на тај начин проузрокује промену вредности капацитета, која се затим претвори у електрични сигнал.

ИИИ. Сценарији апликације Цоре

Контрола притиска: Одржавајте притисак резервоара за складиштење у оквиру скупа (као што је 0,6 - 0,8 МПа), аутоматски истовари када притисак достигне горњу границу и поново покрене када падне испод доње границе.

Заштита сигурности: надгледа притисак издувних гасова. Када притисак прелази границу, покреће сигурносни вентил или хитно гашење да бисте спречили ризике од експлозије.

Оптимизација енергетске ефикасности: праћењем разлике притиска између улаза и утичнице, израчунавање односа компресије и прилагођавање моторној моћи за постизање очувања енергије.

Дијагноза грешке: ненормални флуктуације притиска (као што су нагли пад притиска) могу указивати на квар простира или вентила.

ИВ. Кључни параметри за избор

Опсег мерења: Изаберите на основу радног притиска компресора за ваздух. Генерално, то је 1,5 - 2 пута веће притиска (на пример, ако је радни притисак 0,8 МПа, изаберите опсег од 0 - 1,6 МПа).

Оцена тачности: Индустријска оцена обично користи ± 0,5% ФС, док лабораторијска или медицинска опрема захтева ± 0,1% ФС или више.

Излазни сигнал: уобичајено 4 - 20мА (снажно противракетније, погодно за пренос на даљину), 0 - 10В (добра компатибилност).

Материјал интерфејса: за корозивно окружење, одаберите материјале од нерђајућег челика или керамичких интерфејса.

Оцена заштите: Изаберите ИП65 или већу оцену заштите за влажно или прашњаво окружење.

В. Савјети за инсталацију и одржавање

Локација инсталације:

Избегавајте инсталацију у областима са високим вибрацијама (као што је близу мотора) и додајте уређај који апсорбује ударце.

Осигурајте да је интерфејс притиска вертикално према доле да спречи кондензатску воду да уђе у унутрашњост сензора.

Период калибрације: Препоручује се калибрацију једном годишње. За високо прецизне апликације калибрирајте сваких шест месеци.

Решавање проблема:

Ниједан резултат сигнала: Проверите да ли су напајање и ожичење лабаве, а ако се сензор изгоре.

Флуктуација велике вредности излазне вредности: То може бити последица вибрације цевовода, средње пулсације или сензорског старења.

Нула Дрифт: Поновно калибрирајте или замените сензор.

ВИ. Типични случајеви примене

Случај 1: Фабрички компресор за ваздух који често почиње и зауставља се. Надгледањем са сензором притиска, откривено је да је притисак резервоара за складиштење такође срушио. Након подешавања позиције инсталације сензора и оптимизацију ПИД параметара, фреквенција старт-стоп смањила се за 30%, продужавајући животни век опреме.

Случај 2: Медицински компресори за ваздух користе пиезоресистивне сензоре (± 0,05% ФС) како би се осигурало да је излазни притисак стабилан на 0,3 - 0,4 МПа, испуњавање строгих потреба медицинских средстава.

ВИИ. Будући трендови

Интелигенција: Интегрисање микропроцесора, подржава дигиталну комуникацију (као што је Модбус) и функције самоидегностике.

Интернет ствари (иОТ): Повежите се са облачним платформама да бисте постигли даљинско надгледање и предиктивно одржавање.

Мала потрошња електричне енергије: Користите МЕМС технологију за смањење потрошње електричне енергије, погодне за преносне уређаје на батерије.
