1320604630 Атлас Цопцо

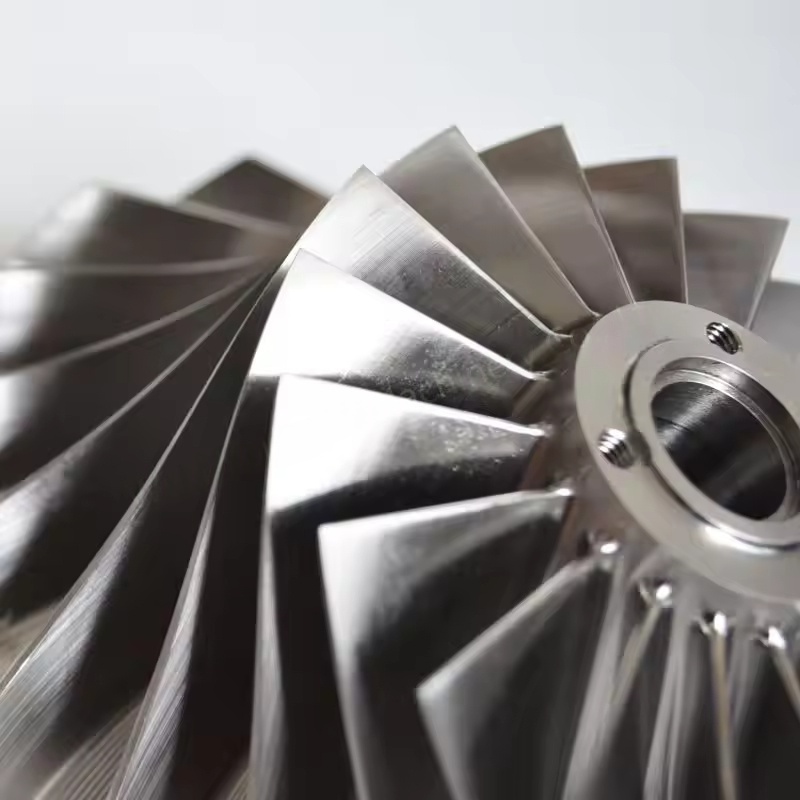

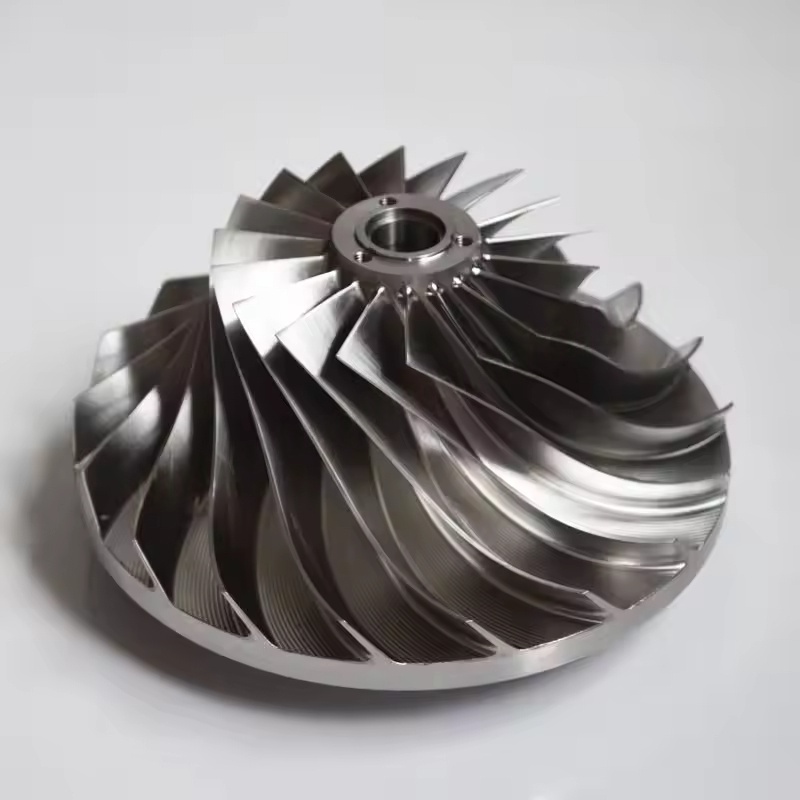

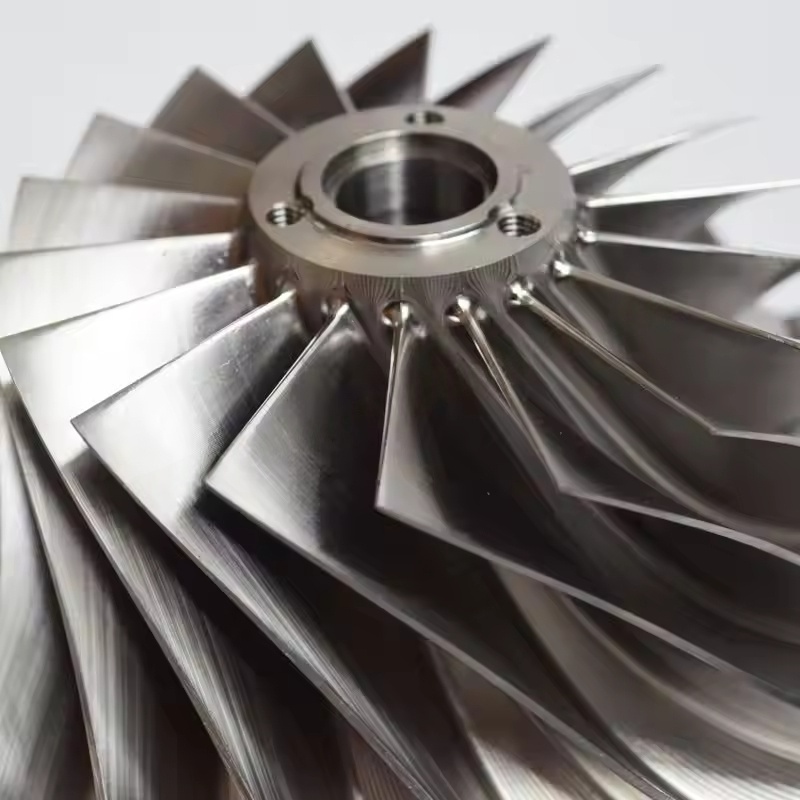

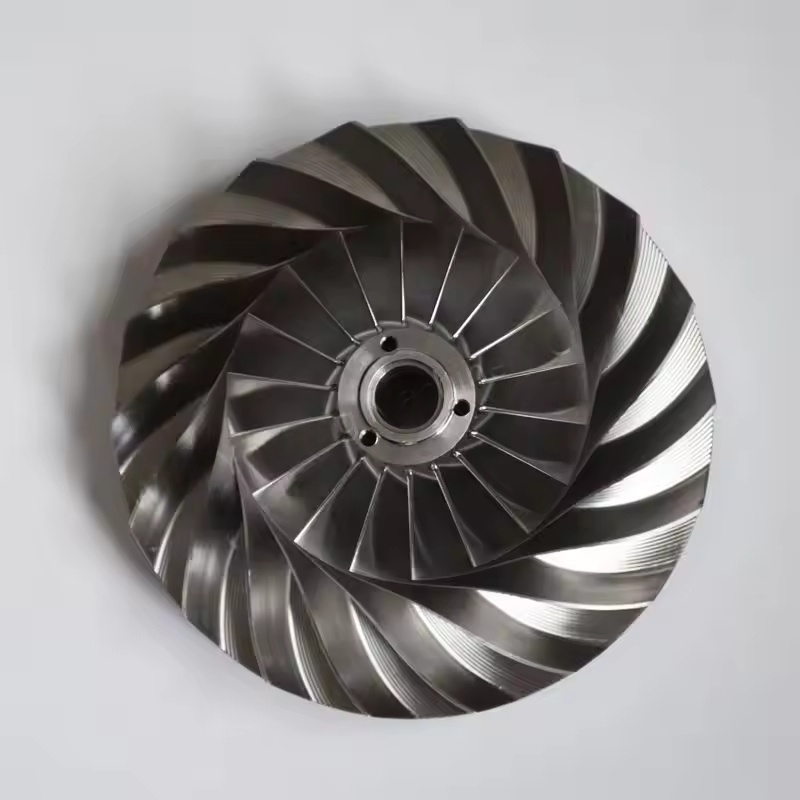

Радно коло типа пужног зупчаника у Атлас Цопцо центрифугалним ваздушним компресорима. 1. Основна функција

Радно коло се ротира великом брзином (обично хиљадама до десетина хиљада обртаја у минути), користећи центрифугалну силу да убрза и сабије ваздух који улази у радно коло, претварајући механичку енергију у кинетичку енергију и енергију притиска гаса, што је кључна карика за постизање компресије ваздуха. У вишестепеној компресијској структури центрифугалних ваздушних компресора, радно коло треба да се комбинује са дифузорима, кривинама и другим компонентама како би се постепено повећао притисак гаса до циљне вредности.

2. Карактеристике радног кола високог алуминијума

Предности материјала: Направљен од алуминијума високе чврстоће (као што је алуминијум за ваздухопловство), има карактеристике мале густине и мале тежине, што може значајно смањити инерцијску силу и оптерећење осовине током ротације радног кола, смањити губитак енергије и погодан је за услове рада средњег и ниског притиска, средње брзине.

Перформансе обраде: Алуминијум се лако обрађује у облик и може да реализује сложене дизајне површине сечива (као што су лопатице закривљене уназад), оптимизује канал протока ваздуха, смањи губитак протока и побољша ефикасност компресије.

Сценарији примене: Често се користи у центрифугалним ваздушним компресорима средње и мале снаге, или у сценаријима где постоје већи захтеви за смањење тежине опреме и контролу потрошње енергије.

3. Карактеристике металног радног кола

Избор материјала: Углавном користите легирани челик високе чврстоће (као што је челик хром-молибден, легуре на бази никла) или легуре титанијума, са одличном отпорношћу на високе температуре и високи притисак, механичком чврстоћом и отпорношћу на замор далеко већом од алуминијума, способном да издржи веће ротационо напрезање.

Прилагодљивост радних услова: Погодно за велике центрифугалне ваздушне компресоре са великом брзином ротације и високим степеном компресије, или индустријска окружења са вишом средњом температуром и нечистоћама у траговима (као што је у хемијској и енергетској индустрији), способне да издрже оштра механичка и топлотна оптерећења дуго времена.

Стабилност: Метални материјал има бољу крутост, јачу способност сузбијања вибрација током ротације велике брзине, што помаже у смањењу буке јединице и продужава животни век повезаних компоненти као што су лежајеви.

4. Дизајн и карактеристике производње

Аеродинамичка оптимизација: Облик лопатица радног кола (као што је нагиб напред, савијање уназад, радијални), углови улаза и излаза, пречник точка итд. су оптимизовани кроз симулацију динамике флуида (ЦФД) како би се обезбедио несметан проток ваздуха, смањили губици вртлога и удара и побољшала ефикасност изолације.

Прецизна обрада: Користите петоосну обраду везе, укупно ковање, итд., Да бисте осигурали тачност величине и перформансе динамичке равнотеже радног кола, избегли вибрације које прелазе стандарде због неравномерне дистрибуције масе и обезбедили сигуран рад.

Третман корозије: Неке металне површине радног кола ће бити подвргнуте хромирању, керамичком прскању итд., како би се побољшала отпорност на корозију и отпорност на хабање, погодна за окружења са компримованим ваздухом са већим садржајем влаге или благом корозивношћу.
