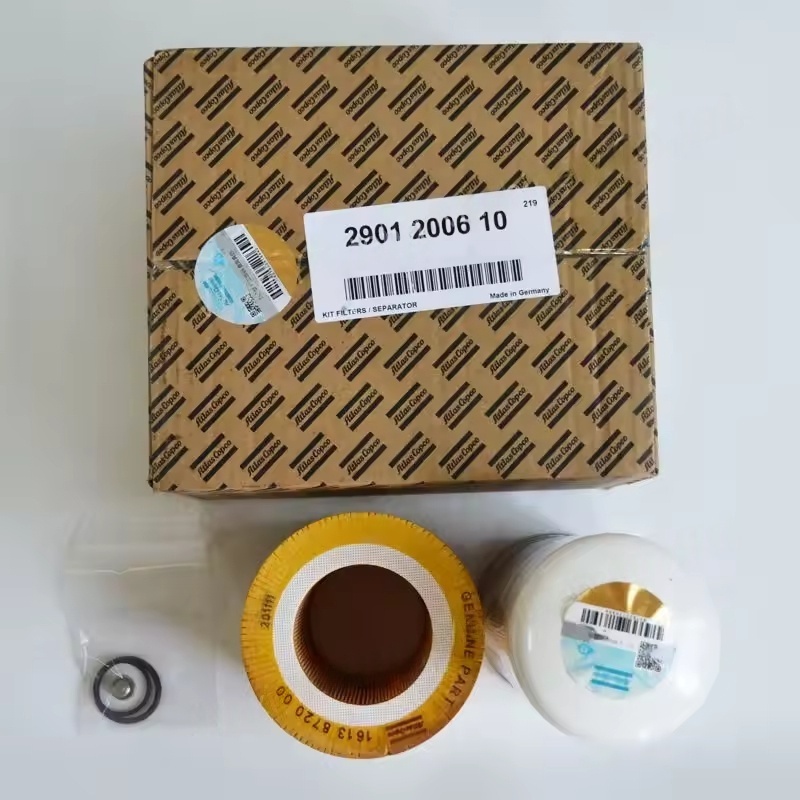

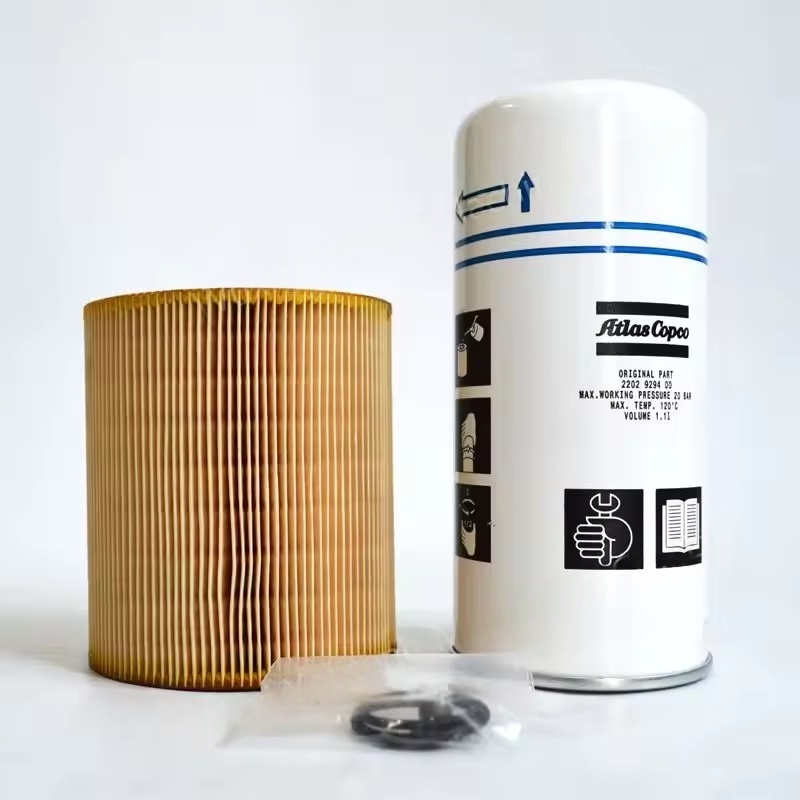

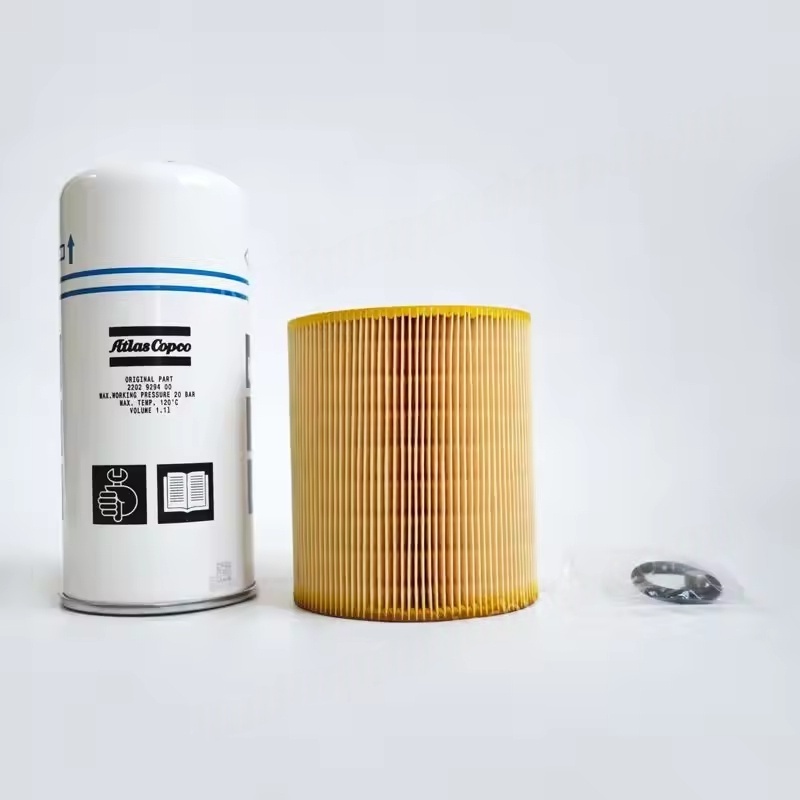

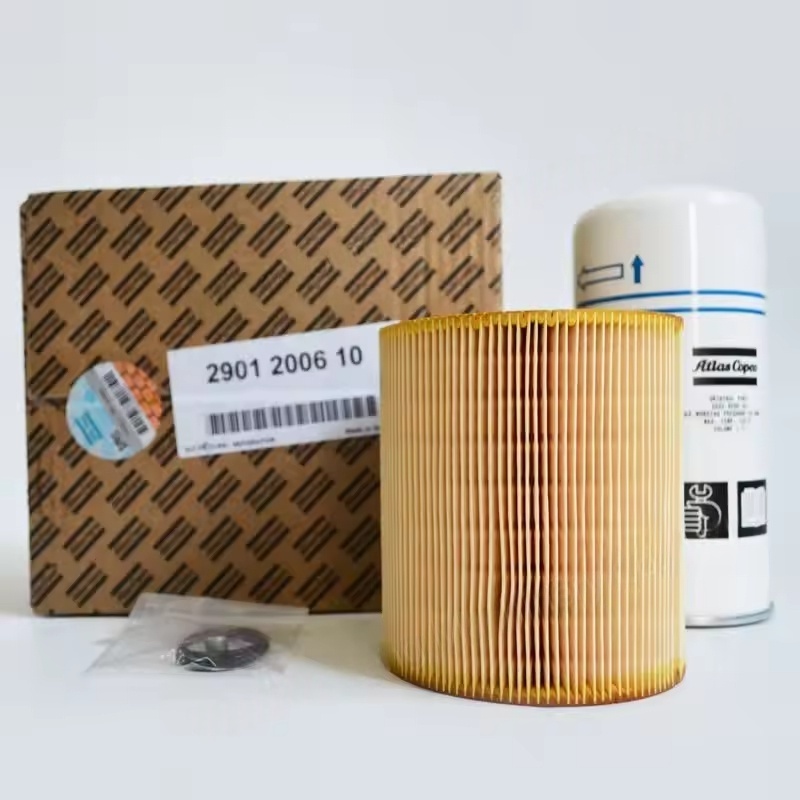

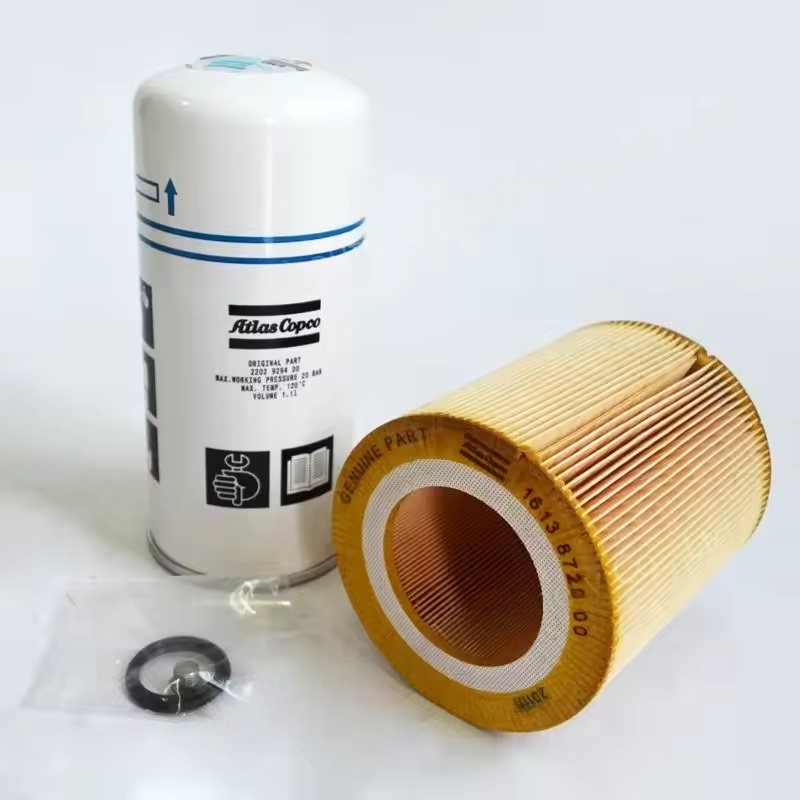

2901200610 Филтер за уље АТЛАС ЦОПЦО АИР ЦОМПРЕССОР КИТ сепаратор филтера 1625426100 Оригинал

И. АТЛАС ЦОПЦО компоненте филтера за ваздух

Филтери за ваздух се користе за уклањање прашине, честица, влаге и других нечистоћа из долазног ваздуха, спречавајући их да уђу у главну јединицу ваздушног компресора (попут вијка, клипа, итд.), Избегавање хабања, блокирања или корозије унутрашњих делова и смањење оптерећења на накнадној опреми за прераду.

Главне компоненте:

Кућиште филтера (спољна шкољка)

Направљен од металне или велике снаге пластике, има одређена својства отпорности на заптивање и притисак, заштиту унутрашњег елемента филтера и глатко водећи проток ваздуха. Обично има улазне и излазне интерфејсе, а неки су опремљени показатељима притиска (да подсећа на замјену филтера елемената).

Елемент за филтер

Материјал: обично израђен од папира, неткане тканине, стаклених влакана или металних мрежа и различитих материјала имају различите тачност филтрације (углавном из неколико микрометара до неколико десетина микрометара).

Структура: углавном пресавијени или цилиндрични, повећавајући подручје филтрације и проширивање радничког живота.

Функција: Снимање чврстих честица и неке влаге у ваздуху кроз пресретање и адсорпцију, а ефикасност филтрације директно утиче на квалитет усисавања ваздуха.

Заптивни делови

Као што су гумени заптивни прстенови, осигуравајући бртву између кућишта филтера и елемента филтера, као и између кућишта филтера и уноса филтера и усисавања ваздуха на ваздушном компресору, спречавајући да се нефилтрирани ваздух директно уђе у систем.

Помоћне компоненте

Неки филтери су опремљени заштитним поклопцима (да спрече кишницу и крхотине од уноса), валвери за одвод (за испуштање кондензоване воде у кућишту филтера) или прекидачи диференцијалног притиска (да се покрене аларм када је прикупити елемент филтера).

ИИ. АТЛАС ЦОПЦО компоненте филтера уља (са сепаратором нафте као језгро)

Када ваздушни компресор функционише, подмазивање уљане мешавине са компримованим ваздухом (посебно за компресоре за ваздух уводних уља). Основна функција компоненте филтера уља је да одвојите уље из компримованог ваздуха, осигуравајући да испуштени компримовани ваздух има садржај уља који испуњава стандард (обично ≤ 3 ппм), а истовремено се опорављају уље за подмазивање на уље за рециклажу.

Главне компоненте:

Резервоар за одвајање нафте-гаса

Посуда од металног притиска, након мешавине уља компримованог ваздуха и подмазивање, у почетку је одвојена кроз проширење јачине звука, центрифугална сила итд. (Грубо одвајање) и веће капљице нафте и веће капљице уља спадају на дно због гравитације.

Елемент филтера за одвајање уља-гасова

Материјал: вишеслојни композитни филтерски материјал (попут стаклених влакана, полиестерских влакана, итд.), Са хидрофобним својствима, способним за адсорпцију малим капљицама уља.

Функција: Извођење фине филтрације на одвојеном компримованом ваздуху, кроз принципе дифузије и пресретања, капљице уља од микрометромера у нафту у веће капљице уља и враћа их у резервоар за нафту.

Показатељи перформанси: Ефикасност раздвајања (директно утиче на квалитет компримованог ваздуха), капацитет прашине (одређивање радног века), разлике на притиску (повећања разлика (повећава се када је филтерски елемент зачепљен, захтевајући благовремену замену).

Систем за повратак уља

Вратите уљни цев: Вођење раздвојеног уља за подмазивање са дна резервоара за одвајање натраг у главну јединицу ваздушног компресора (као што је комора за компресију вијка), смањење потрошње горива.

Вратите вентил за повратни уље: Спречавање повратка уља за подмазивање Када се компресор заустави, избегавајући прскање уља током следећег покретања.

Компоненте безбедности и праћења

Сигурносни вентил: Аутоматски ослобађа притисак када притисак у резервоар за одвајање прелази границу, заштиту опреме.

Огледало / сензор нивоа уља: Надгледање нивоа уља у резервоару за нафту како би се осигурало нормално снабдевање уљем за подмазивање нафте.
