АТЛАС ЦОПЦО ПРИПРЕМИ ГОРА
Припрема алата
Основни алати: кључ утичнице, кључ за обртни момент, ХЕКС кључ кључа, мерач за негу, индикатор бирања, пултер (вуллер), бакрени штап, гумени чекић.
Помоћни алати: крпа за чишћење, уље за подмазивање (за зупчанике), заптивача, средство за чишћење (као што је керозин или специјални средство за чишћење).
Сигурносна опрема: рукавице, сигурносне наочаре, ципеле отпорне на клизање.
Чек дела
Потврдите да је нова опрема за зупчанике (укључујући возило опремљене зупчаника, синхроне опреме итд.) Има исту моделу, модулу и зубну рачунару као оригинал и проверите да ли површина зуба има бубу, пукотине или оштећења зуба.
Припремите одговарајуће делове хабања: лежајеве за заштиту од зупчаника, компоненте за бртвљење (као што су заптиваче скелета), лоцирање игле, причвршћивање вијка итд.
Искључивање опреме и мере безбедности
Искључите напајање ваздушним компресором и објесите знак упозорења "под одржавањем".
Отпустите компримовани ваздух у систему (отворите вентил за помоћ) и исушите уље за подмазивање у сепаратор уља.
Растављати кораци
Уклоните спољне компоненте
Уклоните заштитни поклопац ваздуха компресора, ременице (ако је покретани појас) или спојница, излаже крај поклопца мењача.
Извадите вијке за причвршћивање крајњег поклопца мењача, лагано додирните ивицу крајњег поклопца гуменим чекићем да бисте је олабавили и уклонили крајњи поклопац (напомена да бисте сачували бртвљење бртве).
Уклоните стари опремљеник
Означите релативну позицију зупчаника и осовине (користите ознаку маркера за ознаку), осигуравајући да је фаза тачна током инсталације (посебно за синхроне зупчанике).
Измерите и бележите уклањање МЕСХИНГ (користећи манометар) и аксијално одобрење (помоћу индикатора за бирање) као референцу за постављање нове опреме.
Користите извлакач да бисте уклонили опрему (ако преноса у сметњама уклапа се са осовином, можете мало загрејати спољни прстен зупчаника да бисте помогли у уклањању, избегавајући оштећење пречника осовине).
Синхроно уклања старе лежајеве, уљане печате итд. Очистите млеко за уље и подневе гвожђа у пречнику осовине и мењач (користите средство за чишћење за испирање и сушење).

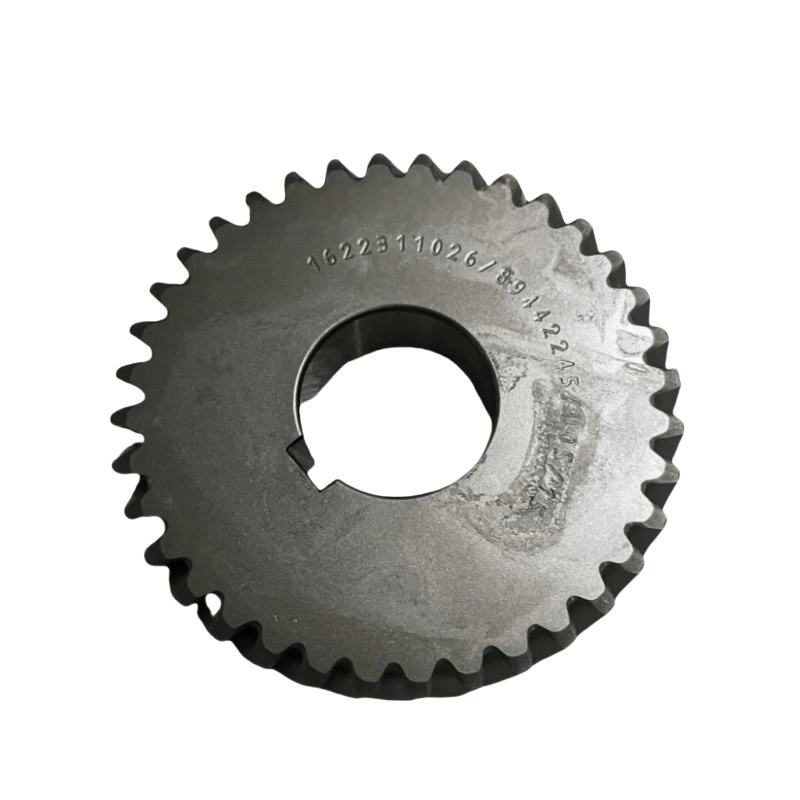

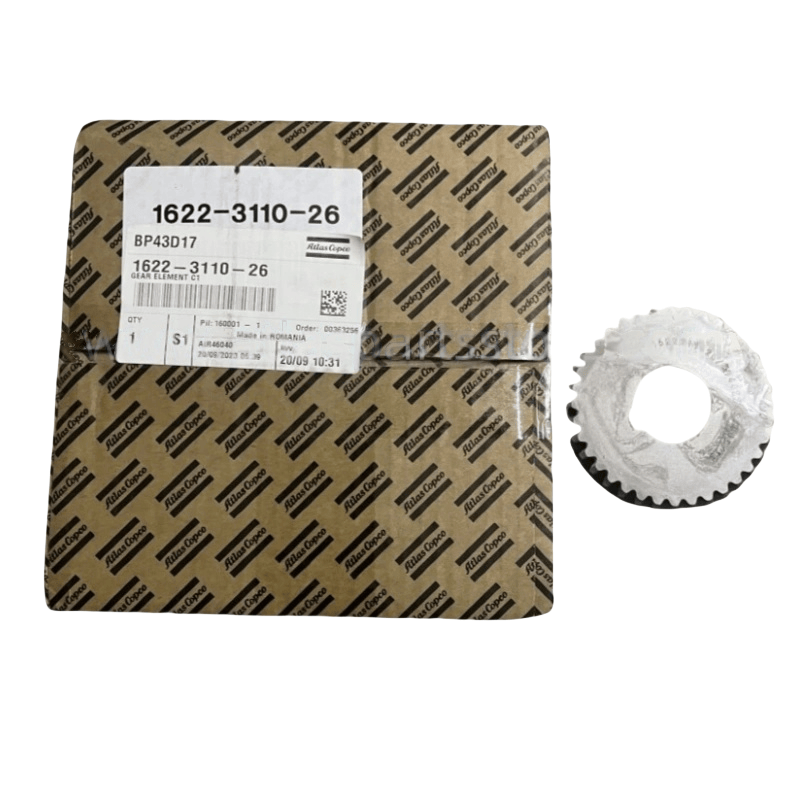

Инсталирајте нови комплет зупчаника
Припрема компоненти
Проверите да ли су пречник вратила за зупчанике и површина седишта за носе боје, без хабања или огреботина. Ако је потребно, поправите их (као што је мање брушење).
Нови лежајеви и зупчаници могу се премазати малим количином мазива уља да се спречи рђа. Ако је сметње уклапање, загрејте брзину у вруће уље од 80-100 ° Ц 5-10 минута (или користите посебан грејач) да бисте олакшали инсталацију.
Инсталирајте опрему и лежајеве
Пронађите опрему према ознаку на процесу уклањања и полако убаците га у пречник осовине (избегавајте тврдо додиривање, користите бакарну шипку да лагано додирнете бакрену бакарну преношење прецизности), осигурајте да је аксијално позиционирање опреме тачно (ако је потребно инсталирати да је прстен на даљину, осигурати да је прстен на даљину).
Када постављате лежајеве, осигурајте да унутрашњи прстен лежаја уклапа се са раменом осовине, а спољни прстен се правилно уклапа у рупу за лежајеве. Користите притисак или утичницу да бисте је равномерно притисните (не ударајте у котрљање лежаја).
Када постављате синхроне зупчанике, строго поравнајте ознаке зуба како би се осигурало да је фаза месхинг два зупчаника у складу са оригиналном фабриком (посебно за синхроне зупчане преноса мушкараца и женских ротора, који директно утиче на одобрење за ротор).
Подесите одобрење
МЕСХИНГ ЦЛАИРАНЦЕ: Измерите бочно чишћење на месхинг тачки преноса са мерењем за негу. Треба да се придржава захтева приручника за опрему (обично 0,1-0,3 мм, са значајним разликама за различите моделе). Ако се одобрење не подудара, проверите положај инсталације зупчаника или замените подлогу за подешавање.
Аксијално одобрење: Измерите аксијално кретање зупчаника помоћу индикатора бирања како бисте осигурали да је то у дозвољеном опсегу (генерално ≤0,1 мм). Подесите дебљину поклопца на крајњег лежаја или прстен за даљину да бисте то постигли.
Инсталирајте бртву и крајњи поклопац
Инсталирајте нову заптивач за бртвљење или нанесите заптивач у заптивачком уторима крајњег поклопца мењача (равномерно нанесите танки слој равномерно), осигуравајући да је површина заптивања чиста чиста.
Поравнајте игле за проналажење крајњег поклопца, равномерно затегните вијке за причвршћивање (следите дијагоналну секвенцу и затегните обртни момент у складу са ручним захтевима) да бисте спречили крајњи поклопац од деформирања.
Приликом инсталирања печата са костуром обратите пажњу на оријентацију усне (обично према страни уљане коморе), користите посебан алат за притисак на место, избегавајући оштећење усне.
