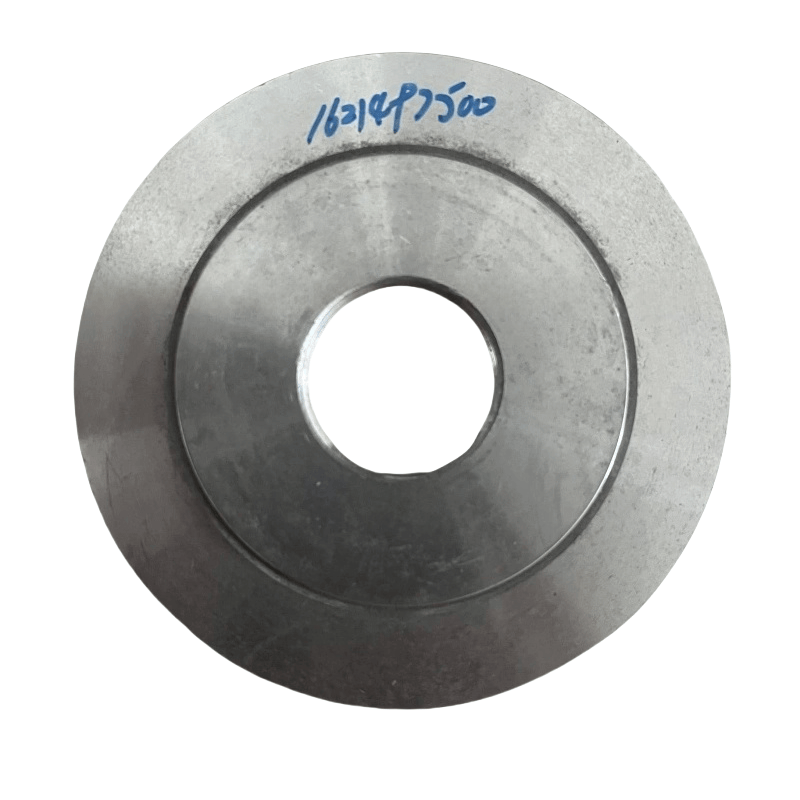

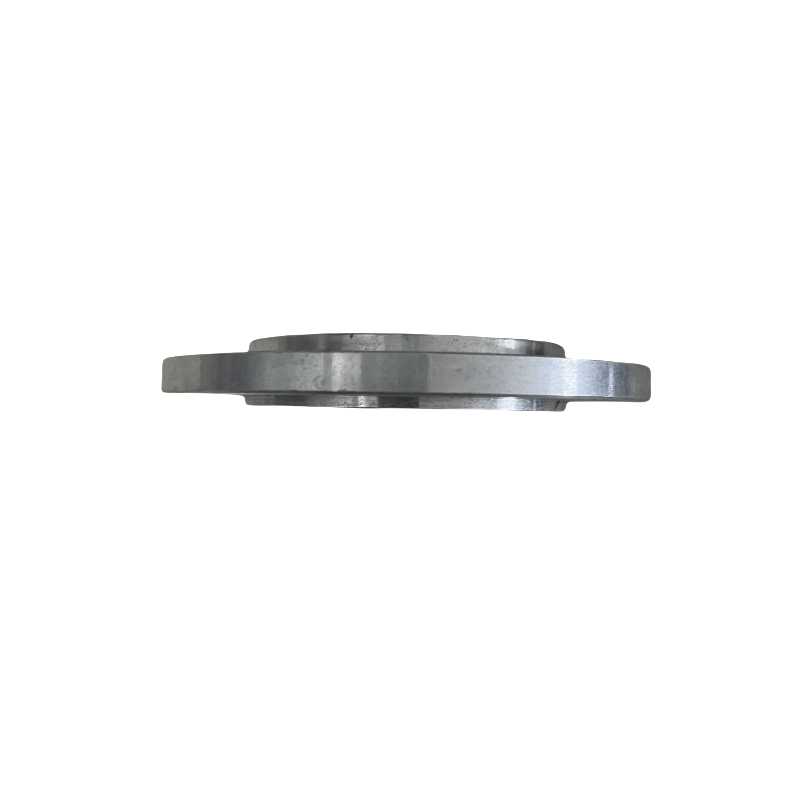

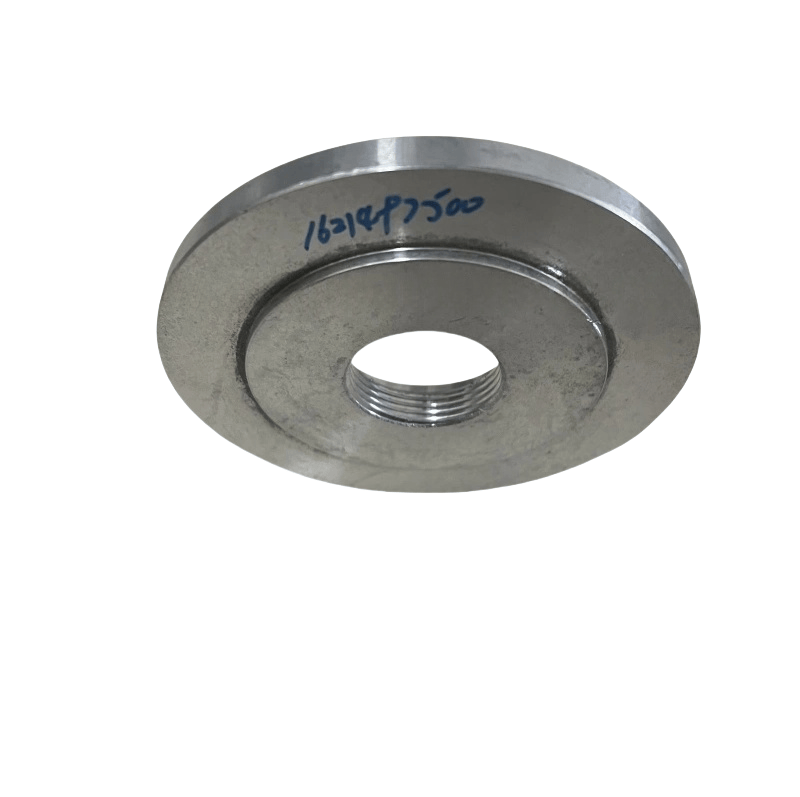

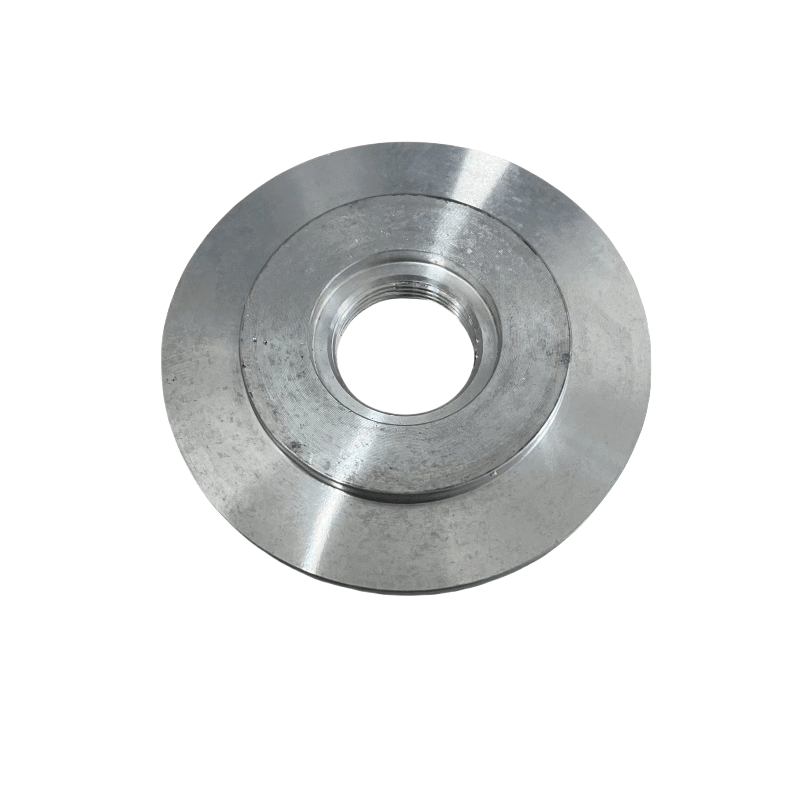

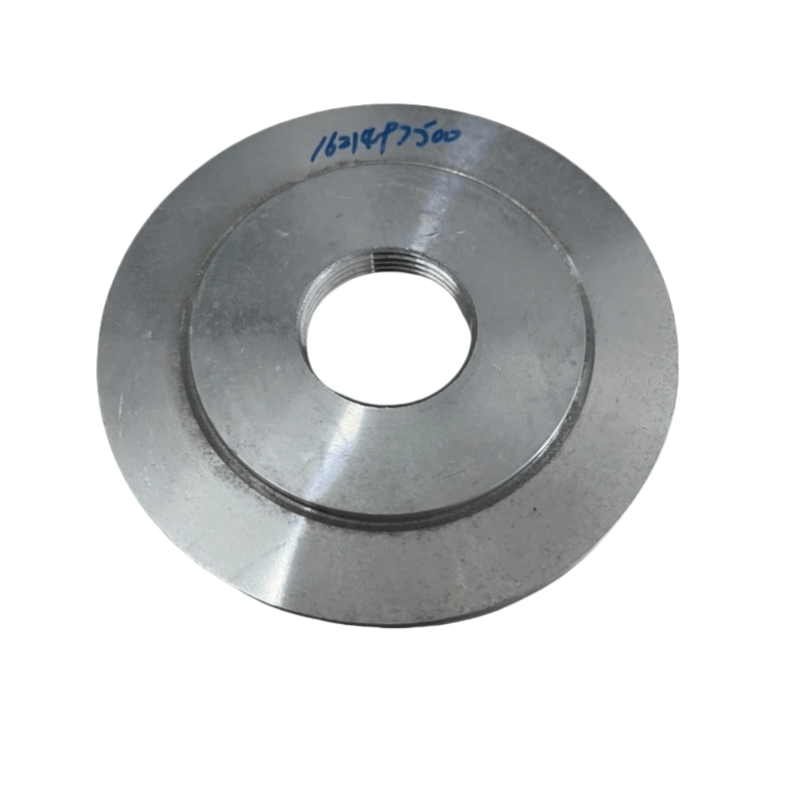

АТЛАС ЦОПЦО ВЕЛИВЕ ВЕЛИКЕ ВЕЛИКЕ ВЕЛИКЕ Главне функције
Ношење за бртвљење и притисак: Запечаћено је вентилом кроз бртвене елементе (попут заптивка, О-прстена), формирајући затворену шупљину која може да издржи притисак компримованог ваздуха (обично у складу са системом радног притиска, 0,7 ~ 1,6 мПа), спречавање цурења гаса.
Заштита интерних компоненти: Обухвата и штити унутрашње компоненте вентила за притисак (као што су језгра вентила, опруга, дијафрагме итд.) Да би се спречила прашина, уље и друге нечистоће да уђу и утичу на осетљивост вентила.
Фиксација и позиционирање: Фиксира се на тело вентила са вијцима како би се осигурало да су унутрашње компоненте (као што су опруге, сузграма вентила) у исправном положају, гарантују тачност рада притиска вентила.
Помоћ преноса притиска: Неке прекрићене плоче дизајниране су са рупама или каналима за сенсирање притиска, што може пренијети притисак система на дијафрагму или клип унутар вентила, помажући у реализацији функција регулације притиска.
Заједничке структуре и карактеристике
Структурни састав:
Главно тело: углавном од металних лимова (попут ливеног гвожђа, алуминијум легура, карбонски челик) кроз жигосање или ливење, са одређеном дебљином (обично 3 ~ мм) како би се осигурало капацитет под притиском.
Рупе за прикључак: Вишеструке рупе за вијак распоређују се ободније за фиксацију са телом вентила; Центар може имати отвор за посматрање (са прозирним поклопцем) или интерфејсом притиска.
Заптивач за бртвљење: Златна површина између поклопце и тела вентила обично има заптивни утор у облику прстена за уградњу заптивка или О-прстенове.
Класификација (одговарајућим типом вентила за притисак):
Поклопац вентила за одржавање притиска: Инсталирана на вентилу за одржавање притиска на утичницу сепаратора нафте, избија унутрашњи притисак сепаратора како би се осигурало да систем успостави довољно притиска пре него што омогући излаз компримирања.
Поклопац вентила за истовар: Користи се за контролу оптерећења / истовара ваздушног компресора, поклопац плоча мора да сарађује са дијафрагмом или клипом за пренос сигнала под притиском и постизање отварања и затварања вентила.
Поклопац заштитног вентила: Штити опругу и језгро вентила унутар сигурносног вентила како би се осигурало да безбедносни вентил може поуздано скочити и ублажити притисак када се појави претпрешивање.
Кључни параметри и материјали
Основни параметри:
Димензије: спољни пречник, пречник круга дистрибуције отвора за рупу и величина заптивачког утора морају се у потпуности подударати са тијелом вентила како би се осигурало заптивност инсталације.
Капацитет под притиском: Потребно је да задовољи радни притисак одговарајућег вентила за притисак (као што је заштитна плоча вентила мора да издржи више од 1,1 ~ 1,2 пута са притиском система).
Тачност површине: равност и храпавост заједничке површине морају да испуне стандарде (обично равност ≤ 0,1 мм / м, храпавост РА ≤ 3,2 μм), избегавајући цурење због лошег пријања.
Заједнички материјали:
Ливено гвожђе (ХТ250): Ниска цена, добра крутост, погодна за низак притисак (≤1МПА), не-корозивно окружење.
Алуминијумска легура (АДЦ12): Лагана тежина, отпорна на корозију, која се често користи у средњим вентилима под притиском ваздуха.
Угљени челик (К235 или 45 # челик): Висока чврстоћа, погодна за под притиском високи притисак (> 1МПА), неку потребу за галванизацију или сликање за превенцију хрђе.
