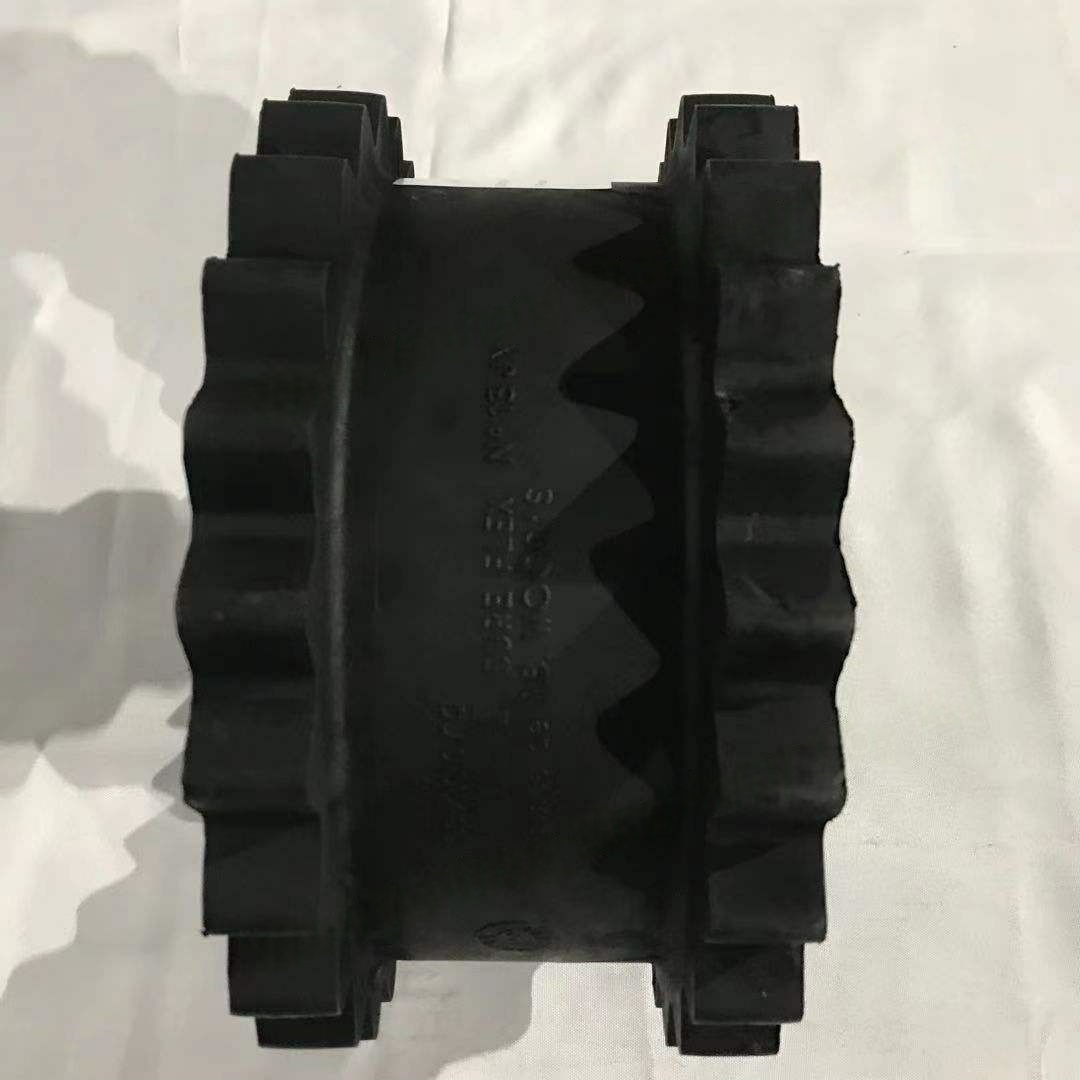

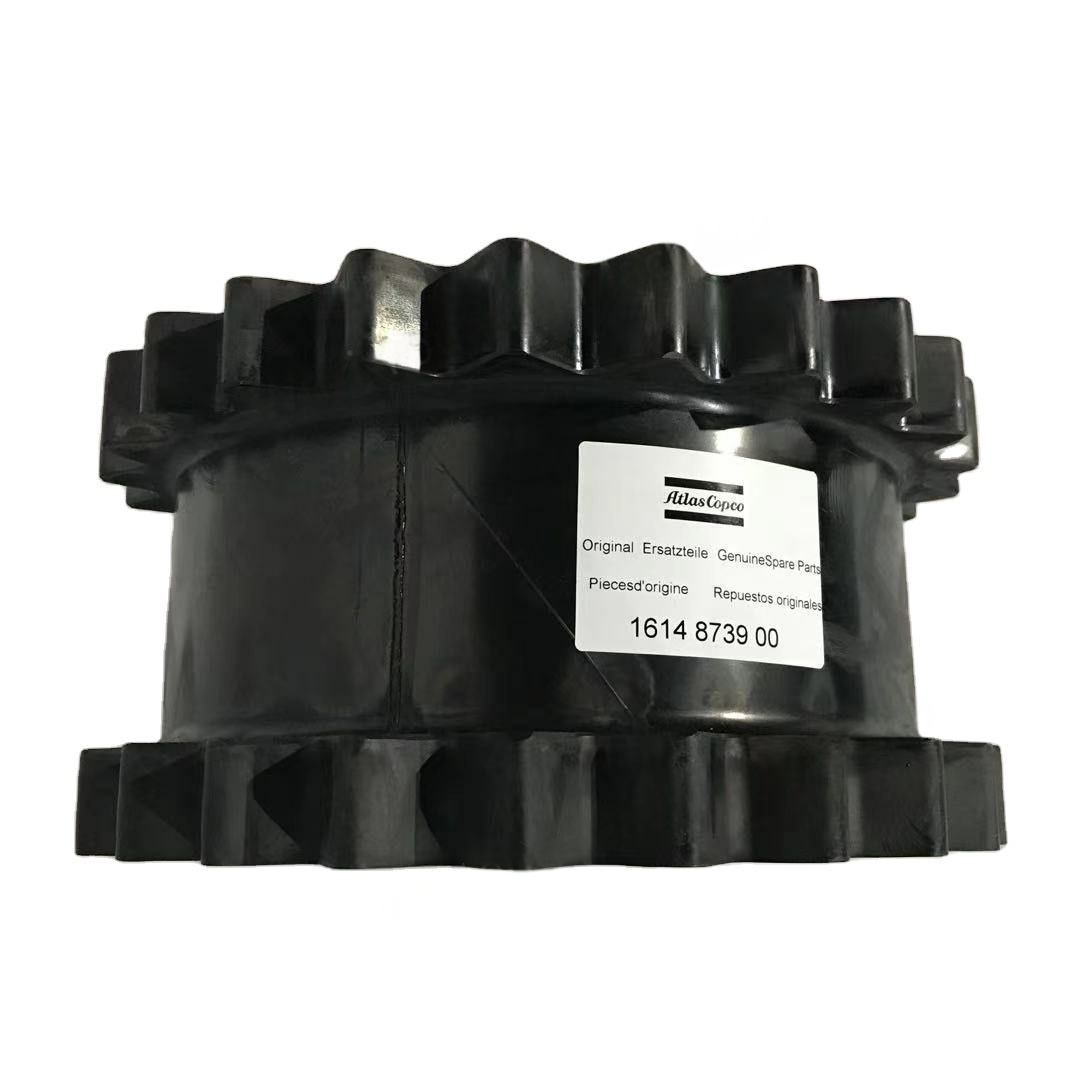

1614873900 Елемент за спојнице зупчаника за АТЛАС ЦОПЦО

Зашто флексибилна спојница зупчаника ваздушног компресора прекида?

1. Ношење површине зуба (најчешће)

Симптом: Дебљина зуба опада, грубост површине зуба расте, а у тешким случајевима се појављује копу.

Разлози:

Недовољно подмазивање: недовољно подмазивање уља или старости уља, што резултира директним контактом и трењем између површина зуба.

Ипад нечистоћа: Неуспјех заптивање, прашине и металне честице улазе између зуба, интензивирање абразивног хабања.

Прекомерно оптерећење: стварни обртни момент прелази оцену окупљања спојнице, узрокујући прекомјерни контакт стрес на површинама зуба.

Офсет Прекорачан стандард: Непростајање два осовина (аксијално / радијално / угаони) узрокује неравномерно оптерећење на површинама зуба, што доводи до интензивираног локалног хабања.

2 Адхезија површине зуба

Симптом: Метал на површини зуба се топи и завари због високе температуре, формирајући жљебове.

Разлози:

Брза и велика оптерећење: трење на површинама зуба ствара топлоту на високим брзинама ротационих брзина, узрокујући да се нафтним филмом руптурише.

Неуспјех подмазивања: недовољно подмазивање вискозности уља или лоше перформансе против лепљења.

Непозната материјала: Разлика између тешкоће између унутрашњих и спољних зуба је премала (идеална разлика је ХРЦ 5 - 10).

3. Прелома за вијак

Симптом: Повезивање вијака (нарочито вијци за рупу ЦоуртСенСунк рупа) Доживите преломе умора.

Разлози:

Недовољна сила претежања: неуспех у затезање према наведеном обртну током инсталације, узрокујући да се вијци подвргну наизменичним оптерећењима.

Неуспјех да се бави лабавањем у времену: Вибрација опреме доводи до лајака, интензивирање концентрације стреса.

Материјална оштећења: Недовољна снага вијака или присуство пукотина и других оштећења.

4. Старење и цурење заптивних прстенова

Симптом: Улијање уља за подмазивање, видљиви мрље нафте на спољној страни спојнице.

Разлози:

Висока температура: дугорочни рад у окружењу високог температура, гумене заптивене прстенове старости и стврдњаве.

Хемијска корозија: корозија заптивача прстенова подмазивањем адитива уља или медијима за заштиту животне средине (као што су кисели гасови).

Неправилна уградња: заптивни прстенови се огребавају или искривљени током инсталације.

5. умор пукотина

Симптом: Пукотине се појављују на полу-спојном или средњем рукав, обично на корену или кључном увлаку.

Разлози:

Честа старт-стоп: Често покретање опреме генерише ударне оптерећења.

Резонанца: Природна фреквенција спојнице је близу фреквенције вибрације опреме, изазивајући резонанцу.

Материјална оштећења: Постоје рупе за ваздух, укључивање шљаке итд. У ливењу постајући извор пукотина.

ИИ. Анализа случаја

Случај 1: Прекомерна ношење површине зуба

Позадина: После годину дана рада дебљина зуба спајања хемијског фабрика повећала се за 20% (нормално ≤ 10%).

Разлози:

Нетачан избор нафте за подмазивање (превисока оцена вискозности), не може да формира ефикасан нафтног филма.

Није инсталиран уређај за уклањање прашине на уносу ваздуха, прашина је ушла у унутрашњост спојнице.

Случај 2: Прекидање вијака који изазива искључивање машине

Позадина: Вијци спојнице компресора ваздуха у одређеном руднику прекршили су се узастопно, што је резултирало губитком од око 50 000 Иуана због гашења.

Разлози:

Током инсталације није коришћен кључ обртног момента, а снага претезања није била недовољна (достизање само 60% од наведене вредности).

Редовне провере на лабавом вијцима нису спроведене, што доводи до лома за умором.

Случај 3: Заптивање прстена и цурење уља

Позадина: Спајање компресора ваздуха одређене фабрике бојење препуштено је уљем за подмазивање сваке недеље, али још увек често активира аларма за недостатак уља.

Разлог:

Опрема је дуже време радила у окружењу од 80 ℃, а нитрилни гумени заптивни прстен је старији и пукнут.

Уље за подмазивање садржи екстремни адитиви за притисак који убрзавају корозију гуме.
