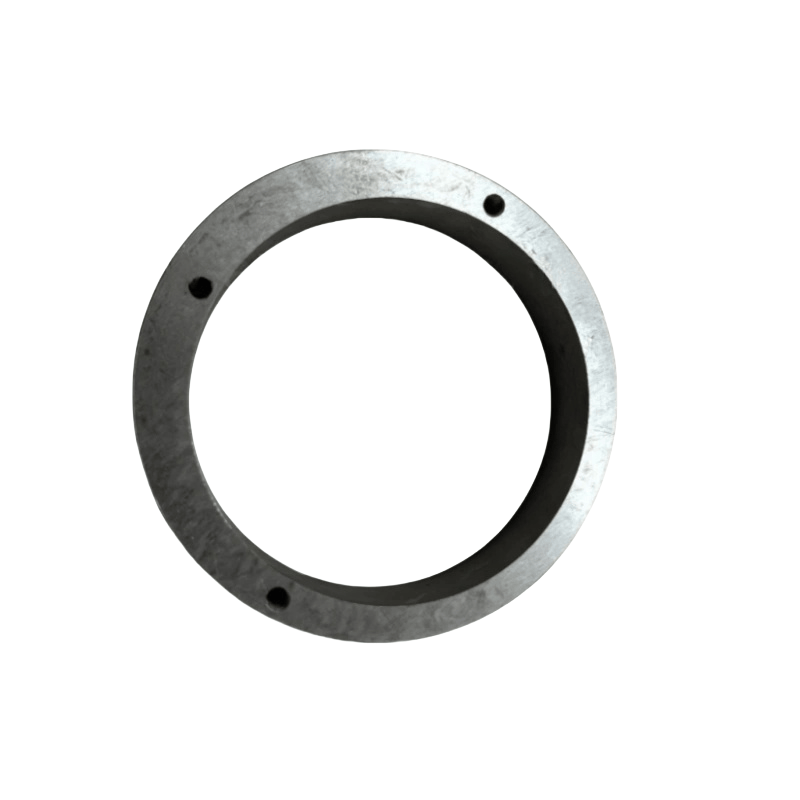

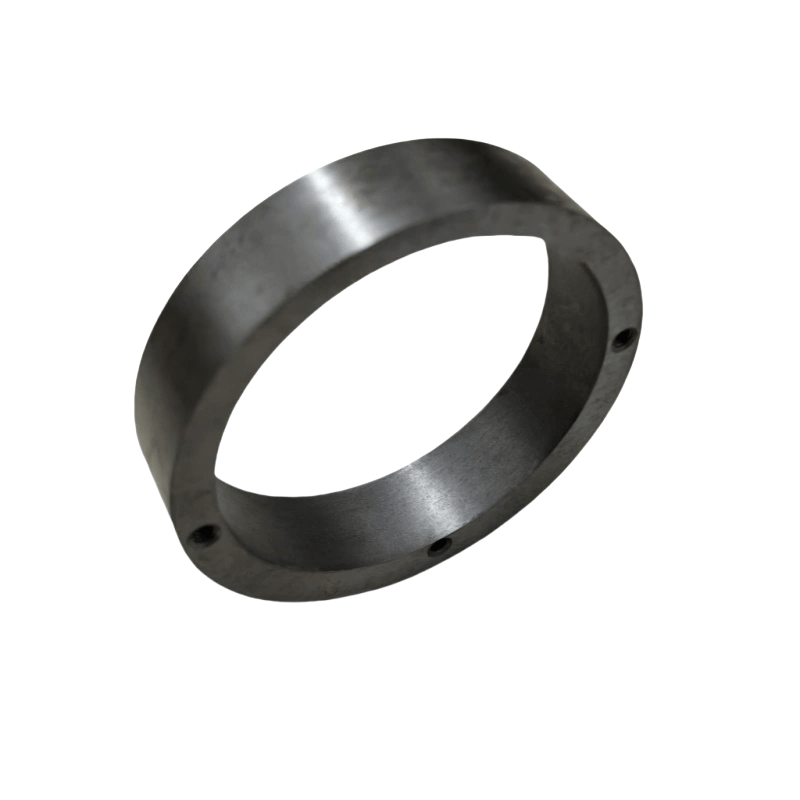

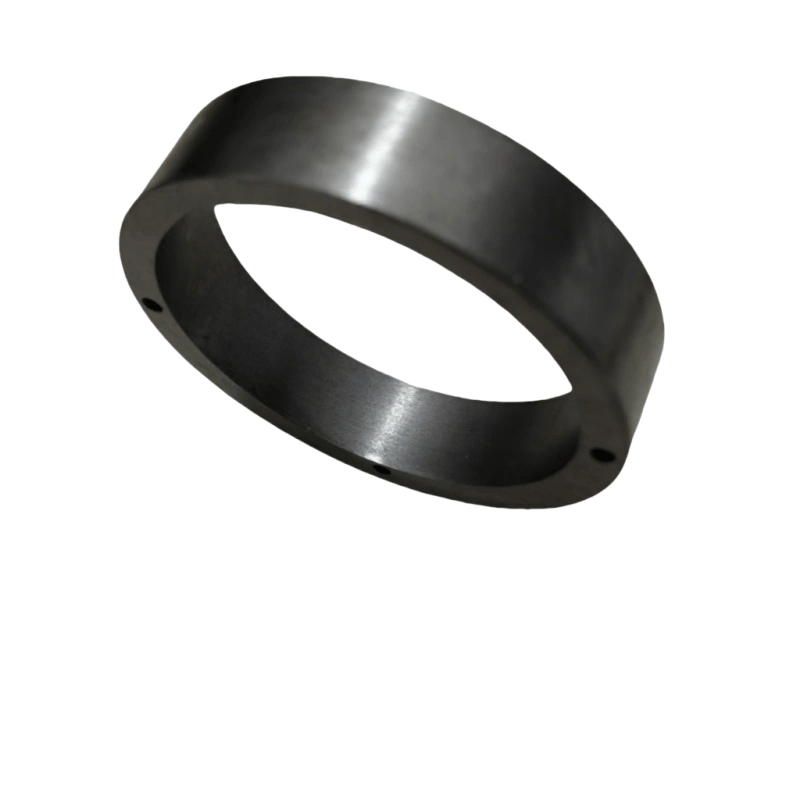

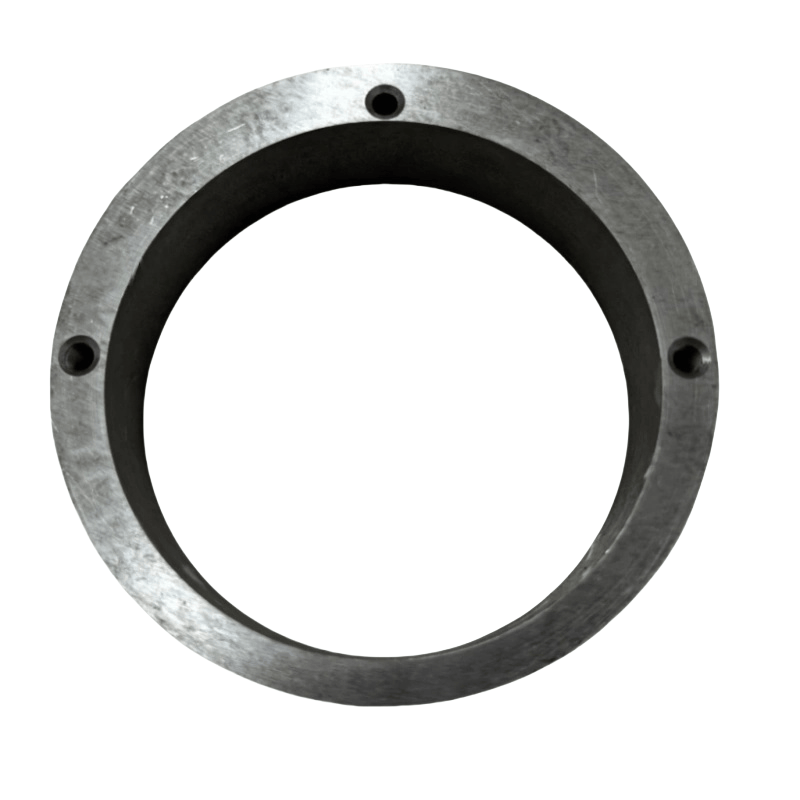

АТЛАС ЦОПЦО ДИЈЕЛОВИ АИР ЦОМПРЕССОР 1621578300 ЕЦЦЕНТРИЧКИ РИНГ

Ексцентрични прстенови АТЛАС ЦОПЦО-а

Посебни делови за бртвљење: У некружним званичним површинама ваздушног компресора (као што су некокружне везе између цилиндра и крајње поклопце и прикључених тачака неправилних шупљина), специјално обликовани прстенови испуњавају празнине и постижу бртве прецизно подударањем прецизно подударањем прецизним гасом или цурењем нафте.

Прецизно позиционирање и ограничење: У посебним инсталационим позицијама компоненти као што су ротор, лежајеви и клипови, специјално обликовани прстенови могу ограничити аксијално или радијално расељавање компоненти, осигуравајући њихово кретање у дизајнирању и избегавање сметњи у другим деловима.

Камионисање и апсорпција удара: неки еластични материјали Специјални прстенови (попут гумених или композитних материјала) могу да апсорбују вибрације и шок током рада компоненте, смањење буке и хабања и заштите прецизних делова парења.

Вођење и подршка: У нестандардним путањем приповиједања компоненти кретања као што су клипови и клизачи, специјално обликовани прстенови могу пружити стабилне водене функције, осигуравајући тачност и глаткоћу покрета.

Обични типови и сценарији апликације

Заптивање специјалних прстенова у облику

Структура: Помак је углавном трапезоидни, клинско-обликовани или неправилни облици са усанима, а материјали су обично гуме отпорне на уље, политетрафлуороетилен (ПТФЕ) или композитни материјали од метала.

Примена: Посебно затварање заптивача на крајњем поклопцу вијког компресора за ваздух, некружне површине између поклопца цилиндра и цилиндричног тијела клипова ваздушног компресора, посебних интерфејса сепаратора уља итд.

Карактеристике: Облик је у потпуности усклађен са заптивним жлебом, постигавајући заптивање кроз деформацију компресије, погодним за нестандардне бртвене површине.

Позиционирање прстенова за специјалне у облику

Структура: Углавном од метала (као што је угљени челични, нехрђајући челик), пресек може бити у облику слова Л-у облику слова Л-у облика, у облику слова Т, са прецизним димензионалним толеранцијама.

Примена: Аксијално позиционирање двоструког вијчаног ротора, подешавање празнине лежајског седишта и смештаја, одвајање компонената у кућишту радилице итд.

Карактеристике: Добра ригидност, висока димензионална тачност (толеранција обично ± 0,02 мм), обезбеђујући релативни тачност положаја компоненти.

Пуферирање прстенова за специјалне у облику

Структура: израђена од еластичних материјала (као што је нитрилна гума, полиуретан), пресек може бити удубљен или имати жљебове, са одређеним капацитетом компресије.

Примена: пуферирање подручја између плоча вентила и седишта за вентиле, између поклопца клипа и цилиндра, тачке повезивања компоненти које су склоне вибрацијама.

Карактеристике: Може да апсорбује енергију удара, смањити чврсти контакт између металних делова и доње буке и хабање.

Водећи прстенове за специјалне у облику

Структура: израђен од материјала отпорних на хабање (као што је легура бакра, графитно инфилтрирано ливено гвожђе), унутрашња рупа или спољни круг је нестандардних облика (као што су елиптични, прстен у облику кључних слотова).

Примена: узвративање вође кретања специјалних клипова у облику специјалних делова ексцентричних осовина итд.

Карактеристике: Ниско коефицијент трења, добар отпорност на хабање, обезбеђујући глаткоћу нестандардних путања покрета.

Кључни параметри и материјали

Основни параметри:

Димензије облика: Мора се у потпуности подударати са шупљином или уторима положаја инсталације, укључујући димензије попречног пресека са посебним обликом (као што су дужина, ширина, угао итд.).

Точност толеранције: Нарочито толеранција на димензионалну толеранцију и облик површине парење површина (попут паралелизма, перпендикуларност), који директно утиче на ефекат заптивања или позиционирање.

Радне перформансе: Изаберите одговарајући материјал на основу захтева радних услова (нпр. -20 ℃ ~ 150 ℃ Цоммон, Отпорност на притисак 0,7 ~ 2МПА, отпорност на хабање итд.).

Заједнички материјали:

Метални материјали: угљенични челик (за позиционирање), нехрђајући челик (за отпорност на корозију), легуре бакра (за вођење отпорне на хабање), погодно за сценарије велике снаге и високо прецизности.

Нетални материјали: гума отпорна на уље (за заптивање, пуњење), политетрафлуороетилен (за бртвљење са ниским трењем), композитни материјали (као што су метал + гумени композит, комбинујући крутост и еластичност).

Инсталацијске тачке

Мере предострожности за инсталацију:

Инсталациони положај прстена за специјално обликовање је јединствено и мора се поставити строго у складу са цртежом Скупштине како би се избегло грешке у инсталацији или неусклађености (неки специјални прстенови у облику посебних облика имају усмереност).

Пре инсталације, очистите бурре и нечистоће на површинама парења. За еластичне прстенове посебно у облику посебног облика, избегавајте употребу оштрих алата за хватање и изазивање огреботина или суза. За металне прстенове за специјалне обликовање пажње треба посветити одобрењу између њих. Ако су превише уски, може проузроковати потешкоће са монтажама или заглављењем компоненти; Ако су превише лабави, то ће утицати на тачност позиционирања.
