Основни параметри и важећи сценарији
Модел Значење: ВСД серија је класична аутоматска аутоматска модела дренаже Атлас ЦОПЦО. 250-750 представља опсег протока или оцена притиска који је компатибилан са (специфични параметри требају се односити на службени приручник).
Радни притисак: опћенито применљиви на 0-16 бара компримованих ваздушних система, испуњавање захтева под притиском већине индустријских компресора ваздуха.
Спецификације интерфејса: уобичајено Г1 / 2 "или НПТ 1/2" навојне интерфејсе, олакшавајући везу са разним цевоводима.
Применљиви модели: широко коришћени у ГА серији (као што су ГА37-ГА160 средње величине вијчаника), велики центрифугални ваздушни компресори и опрема за пост-третман (као што су филтри ФД серије, сушилице серије ЦД-а).
Структура и принцип рада

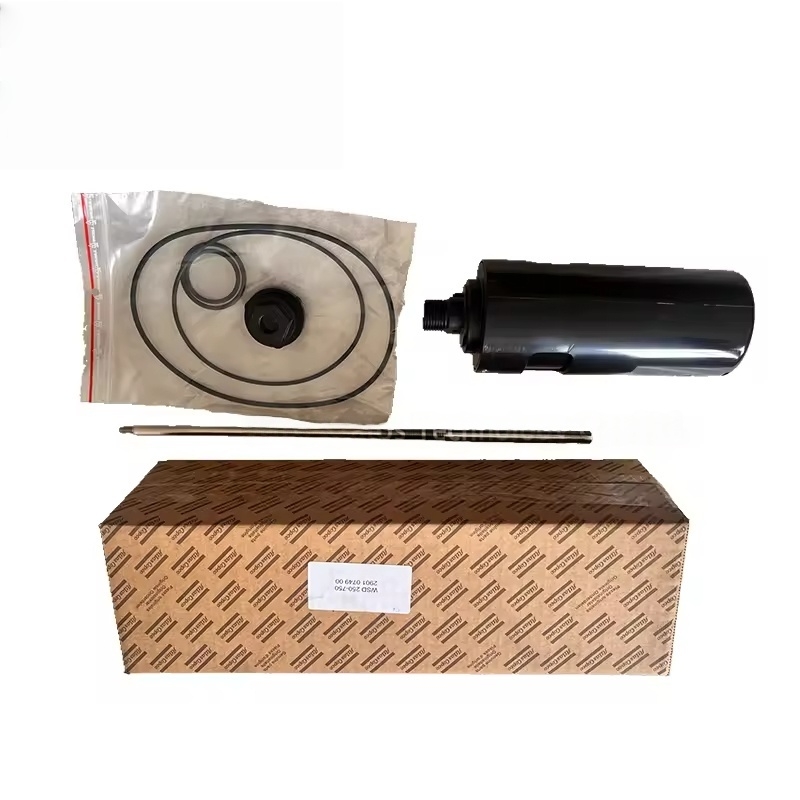

Основне компоненте: Укључите тело вентила, електронски тајмер, магнетни вентил, екран филтера, одводњавање и компоненте за бртвљење, користећи методу контроле временског времена.
Радна логика:
Подесите циклус одводње (као што је подесив од 0,5 до 45 минута) и трајање дренаже (као што је подесиво од 0,5 до 10 секунди) кроз уграђени тајмер.
Након достизања заданог времена, магнетни вентил је подложен отворено и кондензат вода се отпушта под притиском система.
Након што је дренажа завршила, соленоидни вентил је де-енергичан да би се затворио, заустављајући дренажу и спречавање цурења ваздуха.
Предности: у поређењу са чистим механичким одводним вентилима, контрола времена је прецизнији, а параметри се могу флексибилно прилагодити у складу са животним условима животне средине и услови употребе, смањење неефикасног испуха.
Основне карактеристике
Оригинално осигурање квалитета: произведено према оригиналним фабричким стандардима АТЛАС ЦОПЦА, материјалима (као што је тело вентила, а компоненте за бртвљење) и заптивна компоненте је погодна за мулти-нафтно и влажно окружење система компримованог ваздуха, а животни век преко 100.000 радњи.
Дизајн ниског потрошње енергије: Соленоидни вентил брзо реагује и има уски печат када је затворен, са обимом цурења од ≤0,1 л / мин (стандардни услови), значајно смањујући компримовани ваздушни отпад.
Способност против зачепљења: Уграђени екран филтера од нехрђајућег челика може да филтрира нечистоће у води кондензата (као што су метални крхотине, муљ нафте), смањујући ризик од заглављења вентила.
Флексибилност уградње: Подржава хоризонталну или вертикалну инсталацију, опремљена заштитном поклопцем, погодном за сложене окружења као што су радионице.
Погодност одржавања: модуларни дизајн, филтрирни екрани се могу раставити и очистити одвојено, компоненте попут завојнице соленоидне вентила могу се заменити појединачно, смањујући трошкове одржавања.
Заједничке грешке и предлоге за одржавање
Манифестације грешака:
Нема дренаже: квартерски квар, сагоревање завојнице са соленоидном вентилом, зачепљење филтера за зачепљење или замрзавање цеви (животна средина са ниским температурама).
Континуирано цурење: Основна компонента вентила за бртвљење, соленоидни вентил заглављен и није у потпуности затворен.
Ненормална операција: Нетачно подешавање параметара тајмера, нестабилни напон напајања.
Савјети за одржавање:
Редовно чишћење: Уклоните нечистоће растављањем филтерног екрана и чишћења сваких 3 месеца; скратите на 1 месец у оштрим окружењима.
Подешавање параметара: Подесите циклус одводње према кондензатској количини воде (као што је скратите циклус током кишних сезона, спречи се замрзавање одводње у зими).
Замена компонената: Замените компоненте за бртвљење или завојнице са соленоидима када су стари или неисправни (као што је ВСД250-750 наменски завојница соленоидног вентила, О-прстен); Замените целу дренажну компоненту када тело вентила има пукотине, језгро вентила је озбиљно истрошен или тајмер не успе.
