1. Тело вентила за не-повратни вентил Скипање ваздушног компресора
Функција: Као спољна љуска целокупне скупштине, она се налази унутрашње основне компоненте и повезује гасоводе.
Материјал: изабран на основу радног притиска и средњих карактеристика, заједнички материјали укључују ливено гвожђе (погодно за ниско под притиском), ливени челик (средње висок притисак) и нехрђајући челик (за корозивно окружење као што су храна и фармацеутска индустрија).
Структура: Обично у врсту равно кроз десни угао, има канале течности унутра да би се осигурао глатко пролаз ваздуха.
2 Тхе вентил језгро (вентил диско) не-повратног вентила Скупштине ваздушног компресора
Функција: Контролише смер протока ваздуха, омогућавајући само једносмјерни проток (са отвора за ваздушни компресор до резервоара за складиштење или низводне цевоводе) и спречавајући преокрет протока.
Обични типови:
Језгро вентила за лифт језгро: креће се горе-доле дуж телешке осовине вентила, има добре перформансе за бртвљење, погодно за цевоводе у малим пречнику.
Основна вентила за љуљање: Отвара се ротирањем око оси шарке, има ниску отпорност, погодан за сценарије високог протока, велики пречник.
Врста куглице језгра вентила: Заптивачи кроз само-тежину или пролећну силу лопте, има једноставну структуру и брз одговор.
Материјал: Углавном израђен од метала отпорна на хабање (као што је месинг, дуктилно гвожђе), неки високи прецизни сценарији користе инжењерску пластику (као што је политетрафлуороетилен) да би се побољшала перформансе за бртвљење.
3. Заптивање компоненти које не враћају склоп вентила ваздушног компресора
Функција: Осигурава непропусност када је језгро вентила у контакту са седиштем вентила, спречавајући цурење.
Заједнички материјали:
Нитрилна бутадиена гума (НБР): Добра отпорност на уље, погодно за обичне системе компресора за ваздух.
Флуороруббер (ФКМ): Отпоран на високе температуре и хемијске корозије, погодне за високу температуру или посебну средњу средину.
Површина метала за бртвљење: Постизање заптивање кроз прецизно обрађене металне контактне површине, погодне за високи притисак, високе температуре.
4. Спрингс оф а не-повратни вентил Скупштина ваздушног компресора
Функција: Обезбедити скок силу да се вентил језгра чврсто придржава седишта вентила када нема протока протока напред, постизање заптивања.
Карактеристике: Пролећна еластичност мора да одговара притиску радног притиска система - превише еластичности ће повећати отпор протока ваздуха, премало може довести до лошег заптивања.
Материјал: обично од нехрђајућег челика да спречи рђу и неуспех у влажним или масним окружењима.
5. Сједиште вентила Склоп неретни вентила на ваздушном компресору
Функција: формира заптивни пар са језгро вентила, као кључна површина контакта да се спречи обрнути проток ваздуха.
Карактеристике: Површина мора бити прецизно обрађена (као што је полирање) како би се осигурало прикладно са срж вентила, нека седишта вентила могу се заменити за лако одржавање.

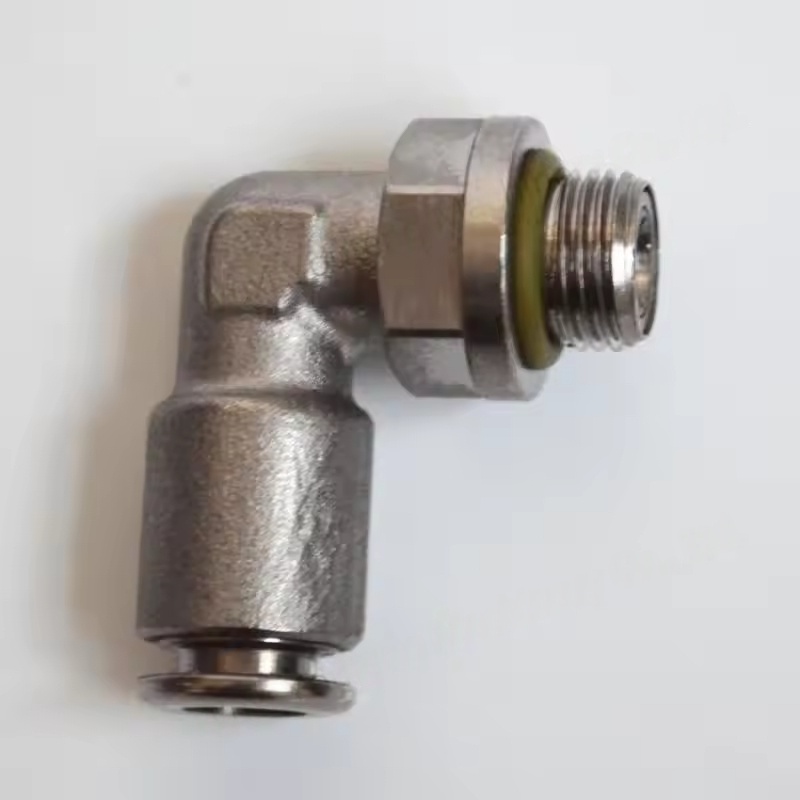

6 Прикључак интерфејсе за не-повратни вентил Скупљање ваздушног компресора
Функција: Повезује издувни порт компресора на ваздуху са наводима низводно (као што су резервоари за складиштење, сушилице итд.).
Уобичајени облици:
Навојни интерфејси (унутрашња нит / спољна нит): као што је г нит, НПТ нит, погодна за мале пречнике (≤ДН50).
Прирубничке интерфејсе: Погодно за цевоводе велике пречнике, пружајући чврсту везу и снажно заптивање.
Интерфејси за заваривање: Погодно за високи притисак, високи сценарији вибрације, који захтевају професионалну инсталацију заваривања.
Основне функције Скупштине неретни вентила на ваздушном компресору
Спречити повратак: Спречава компримовани ваздух у резервоару за складиштење натраг на главну јединицу ваздушног компресора када се заустави, избегавајући обрнуту ротацију главне јединице или подмазивање уља у цилиндру.
Заштитите систем: Спречава кондензат воду или нечистоће из низводне опреме (као што су сушилице, филтере) да се врате у ваздушни компресор, смањујући ризик од неуспеха.
Одржавајте притисак система: Осигурава стабилност притиска у резервоар за складиштење након искључивања, избегавање честе покретања компресора за ваздух.
